Mât télescopique
F2PT
L'opération consiste à mieux dégager les antennes ATV 1200 et 2300 MHz. Pour cela, il sera fait utilisation d'un mât de lampadaire comme celui-ci.
Le treuil sera inséré dans l'ouverture déjà présente et le câble pasera à l'intérieur.

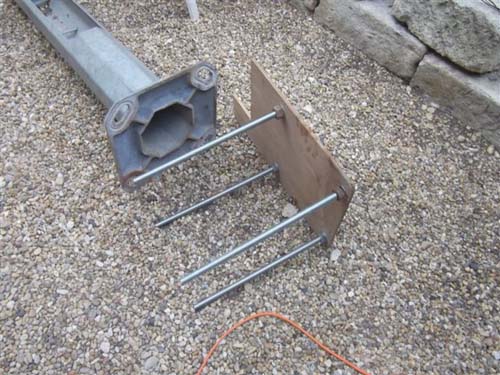

Préparation de la chaise support avec ses tiges filetées.

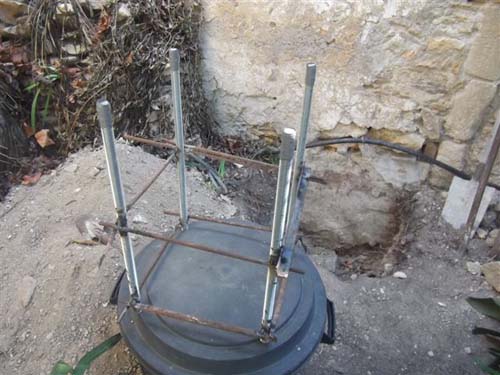

La chaise est prête, on voit ses dimensions par rapport à la poubelle sur laquelle elle est posée; derrière, le trou dans le sol qui va la recevoir.

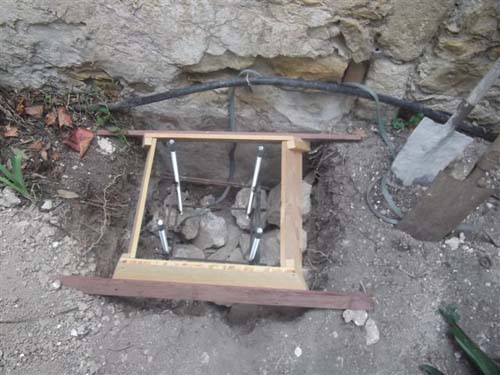

La chaise est installée dans le trou, un coffrage en planches donnera sa forme extérieure au bloc de béton final.

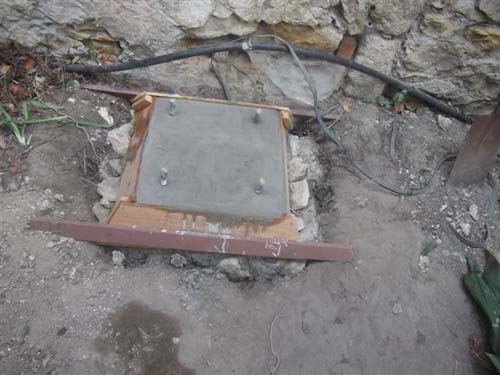

Le béton est coulé, les tiges filetées affleurent.

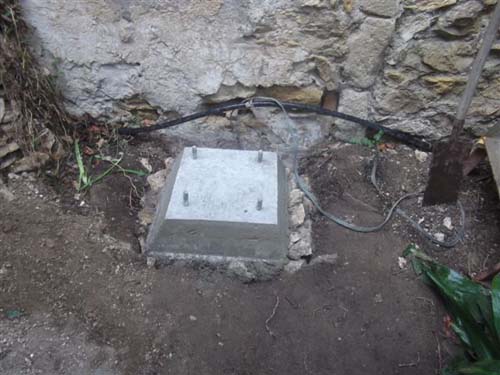

Le coffrage a été enlevé, le béton peut durcir.
Ici, on voit le haut du mât lampadaire; le tube carré coulisse dans la pièce qui est fixée au mât; il monte et descend à l'aide d'un treuil et permet une position basse pour les antennes quand le Mistral s'énerve, et une position haute pour passer au-dessus des habitations et des arbres voisins.

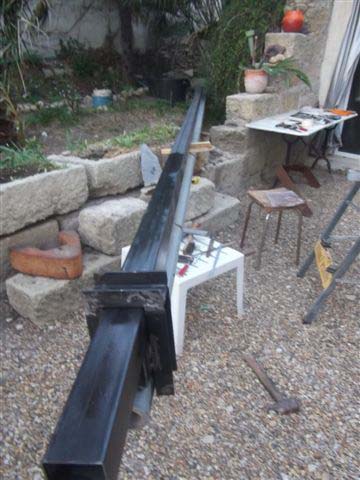

Une autre vue du tube carré le long du mât de lampadaire.

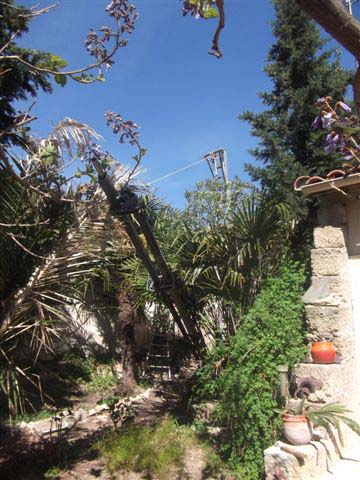

Il faut maintenant mettre tout ça à la verticale, et c'est lourd, plus de 150 kg; une échelle visible au fond, et un palan feront l'affaire.

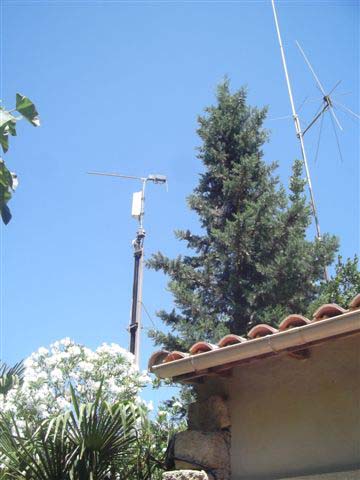

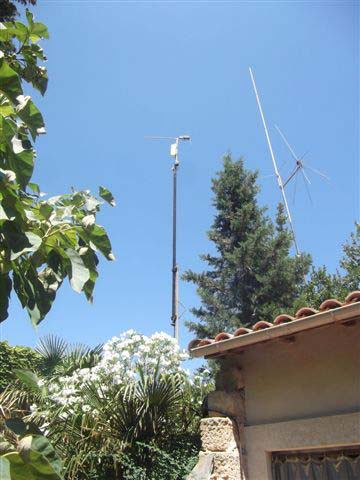

A gauche l'ensemble en position verticale avec les antennes installées en position basse, et à droite, les antennes en position haute.
Le radôme gris clair contient la partie 1200 MHz avec une antenne multiquad; au-dessus on a une loop yagi sur 2300 MHz avec à l'arrière le boîtier contenant l'émetteur.
