Gain des antennes Yagi

Par F5AD

Dans la mesure où elle a été calculée et réglée au mieux, le gain maximum que l'on peut obtenir d'une antenne yagi dépend de sa longueur.

Sur THF et au-delà, avec une longueur de boom de deux lambdas, on obtient un peu moins de 12 dBd, ensuite, on gagne un peu moins de trois dB chaque fois qu'on double la longueur du boom.

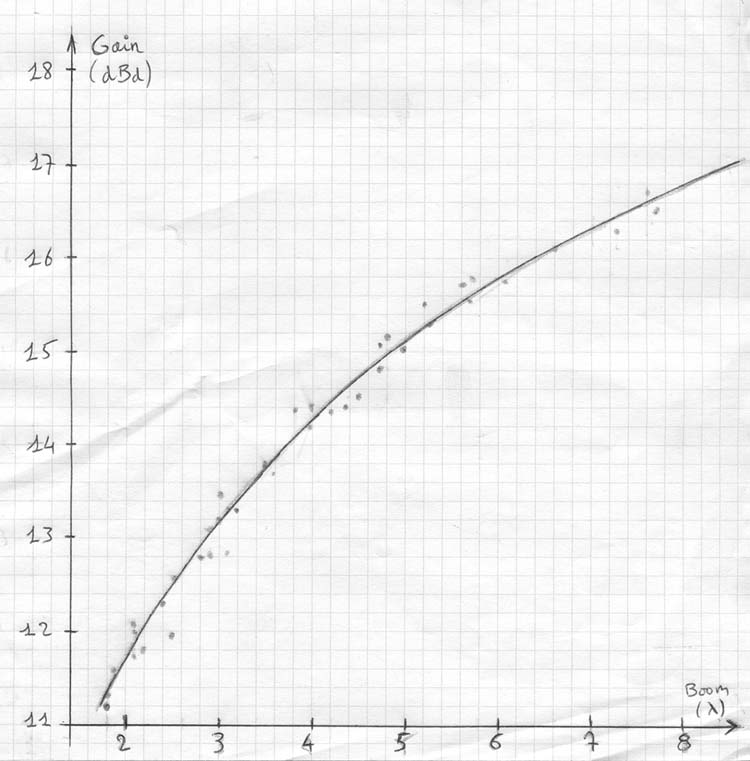

Cette relation gain max-longueur de boom est résumée dans le graphique ci-dessous, si l'antenne est bien conçue et bien réglée, elle aura ces gains à un demi dB prés, sinon elle sera en dessous, en aucun cas, sauf sur les publicités, elle n'aura un gain supérieur.

(désolé)
