Relais passif DECT

Par F5AD

On parle souvent de relais passif, mais rares sont les réalisations amateurs; en fait, pour que ça marche, il faut que le relais soit très près, soit de l'émetteur, soit du récepteur, restait à trouver une raison pour expérimenter ça.

Le problème:

Le problème ici, c'est que le coin radio est assez éloigné de la maison, une quarantaine de mètres.

Des câbles ont été tirés pour le secteur et pour l'ADSL ainsi que deux câbles coaxiaux pour la télévision, mais bien entendu, un système d'interphonie a été oublié, de même que le téléphone.

Au lieu de tirer des fils, la solution téléphone DECT s'impose a priori, cela permet interphonie et téléphone et c'est très confortable.

Sauf qu'à 40m et avec plusieurs murs de 60cm d'épaisseur sur le trajet, ça ne passe pas! à 20 mètres le signal est déjà inutilisable.

La solution:

Le DECT, c'est de la radio, sur 1800 MHz; une solution serait d'aller modifier le poste de base pour lui adjoindre un amplificateur, qui de plus devrait être bidirectionnel; mais pas facile, et illégal...

Par contre un relais passif à mi-chemin; ça c'est plus élégant!

Aussitôt dit aussitôt fait: comme les câbles coaxiaux disponibles aboutissent d'un coté dans la pièce où est la base du DECT, et de l'autre dans le coin radio, un petit dipôle demi onde (2x4cm) est soudé sur un des câbles coté base; un dipôle identique est soudé à l'autre extrémité de ce câble coté coin radio.

Et ça marche au premier coup! même avec le dipôle coté base à deux mètres de la base.

Pour assurer, le dipôle coté base est rapproché à quelques centimètres de l'antenne de la base, celui coin radio reste discret au niveau du plafond.

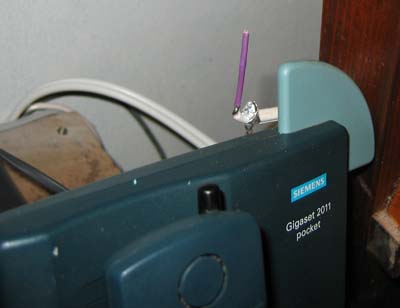

On voit ici à gauche, le câble coaxial type "satellite" double et en violet, l'antenne placée derrière la base DECT.

Un demi dipôle de 4cm est soudé sur l'âme du câble coaxial; l'autre demi dipôle est soudé sur la tresse extérieure.

Ici à droite, l'autre antenne au plafond du coin radio.

Comme il y a un deuxième câble de libre, il n'est pas interdit de faire un jour un relais passif pour du Wifi 2400.
