Nettoyage 12AVQ

Nettoyage d'une 12AVQ

Par F5IHN

On voit un peu d'oxydation, mais rien ne semble dramatique pour l'instant...

Ouverture des trappes,

Il faut d'abord faire sauter les poinçons de blocage;

puis faire glisser la protection; c'est le plus dur.

C'est là qu'on voit que le nettoyage devenait impératif, mais il faut quand même signaler que cette antenne était restée peut-être vingt ans à l'horizontale dans un jardin.

Opération en cours.

Nettoyage de l'embase; impératif, avec remplacement du socle SO.

La rénovation est terminée

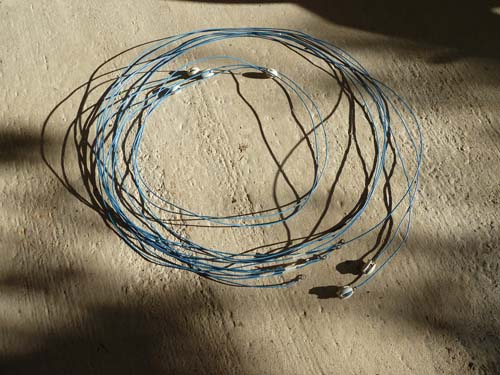

Coupe des radians avant installation sur site (0,95 lambda/4)

si on veut un rayonnement en polarisation verticale stricte, il faut au moins deux radians par bande, régulièrement et symétriquement installés, ce qui a été le cas ici.

- Avec un seul radian par bande, le radian participe au rayonnement et la polarisation n'est pas verticale.

L'antenne en cours d'installation
