Adaptateur panoramique avec tuner satellite à commande analogique

par F1UBZ

Texte provisoire

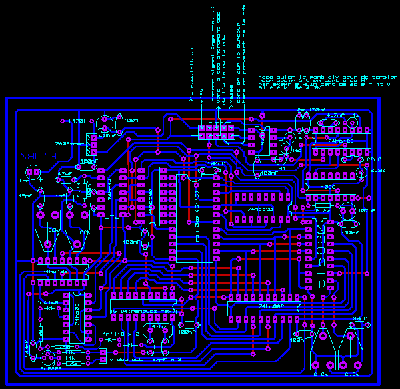

Cette page décrit le module d'affichage pour un analyseur de spectre "rustique":

La visualisation se fait sur un simple moniteur n/b ou couleur

Cet analyseur dispose également d'un curseur, commandé par exemple par le potentiomètre de fréquence du récepteur sat analogique : un interrupteur permet de démoduler la fréquence indiquée par le potentiomètre : il suffit de faire quelques commutations (tension dent de scie / tension potentiomètre ET sortie vidéo du module / sortie vidéo du récepteur.

Attention:

A ce module il faut rajouter un générateur de dent de scie externe qui devra être déclenchable : (cette partie est actuellement en cours d'essai)

Il faut ramener sur la platine certaines tensions: (tension d'alimentation de la dent de scie, tension de la dent de scie elle même, tension du potentiomètre de votre récepteur)
La période de la dent de scie est de 20ms MAIS SEULES COMPTENT LES 3 premières ms....environ.

La tension de mesure est pour l'instant la vidéo elle même: il y aura en principe un module amélioré...(essayer l'agc).

J'ai eu quelques surprises avec des mémoires RAM douteuses... (j'utilise une hm3-6116)
Le convertisseur A/N peut être un TLC820 de Texas ou son équivalent chez Analog Devices...

En tout cas il est économique et rapide , on peut régler la fenêtre d'acquisition (vref+/verf-)

Le C.I. mesure très exactement 100x130 mm SF

LES REGLAGES SONT FACILES A FAIRE UNE FOIS LA CARTE TERMINEE...

Je pense qu'on peut utiliser de la technologie ttl ou cmos (chez moi tout en hcmos)

Le pic devra être programmé avec le fichier pano_ubz.hex : DEVALIDER LE CHIEN DE GARDE !

CE TEXTE EST PROVISOIRE , ATTENDRE POUR LA DESCRIPTION COMPLETE.

Pour l'ensemble: Texte, Circuit imprimé, Schéma, Implantation, Programme en .hex et en .asm: cliquer ici (400k)


73 de loïc F1UBZ loicmarty@wanadoo.fr
