Moniteur de lignes test

Avec un oscilloscope, il est possible de synchroniser le balayage sur un signal extérieur

Cet article va décrire le moyen de le transformer en moniteur de lignes test.

Rappelons que ces lignes test sont en général les lignes 17, 18, 330, et 331mais que c'est parfois différent sur certaines chaines.

Fonction du moniteur de lignes test

Il s'insère dans une chaîne, entre le tuner et le moniteur TV par exemple et permet de monitorer en permanence les lignes test de l'émetteur reçu.

S'il n'y a pas de récepteur branché, il ne faut pas oublier de le remplacer par une charge 75 Ohms, sinon toutes les mesures d'amplitude seront fausses.

Le schéma

Le signal vidéo ne fait que traverser le montage de E vers S, au passage on en prend un peu pour attaquer le LM1881 détecteur de tops synchros.

Le 74LS00 permet de choisir les trames paires ou impaires, donc les lignes 17-18 ou 330-331.

La première moitié du 74LS123 fonctionne avec un potentiomètre 10 tours 20k, il commande la deuxième moitié qui fabrique le top de synchro à envoyer sur l'entrée synchronisation extérieure de l'oscilloscope.

Il n'y a plus qu'à synchroniser l'oscilloscope et à tourner le potentiomètre 10 tours pour voir apparaitre les lignes test.

Le circuit imprimé

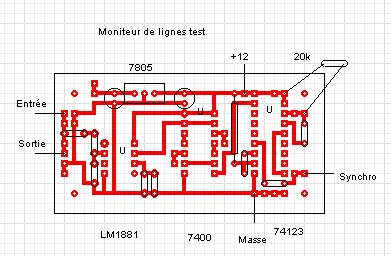

Voici ci-dessous la vue par transparence du montage avec implantation des composants.

Le dessin en Wincircuit 7 peut être téléchargé en cliquant ici.

Le circuit sous format .gif peut être chargé en cliquant ici.

Les quatre pastilles forment un rectangle 58x25,4

Résultats

Ca marche:

Réception d'une chaîne ASTRA sur un récepteur du commerce:

A gauche, à voir le burst avant la mire en escalier, on a déja une idée de la bande passante du récepteur, elle est déficiente aux fréquences élevées.

Ce que confirme à droite la série de bursts à 0,5-1-2-4-4,8 et 5:8 MHz atténués dès 2 mégahertz. Le 5;8 MHz ne passe pas, mais c'est normal puisqu'il y a des filtres dans le récepteur pour réjecter les sous porteuses son.

L'amplitude fournie est de 1,02V.

Avec un autre récepteur, la bande passante devient plus agréable:
