Convertisseur pour récepteur panoramique
Couvrant de 0,1 à 80 MHz
par F6FOJ

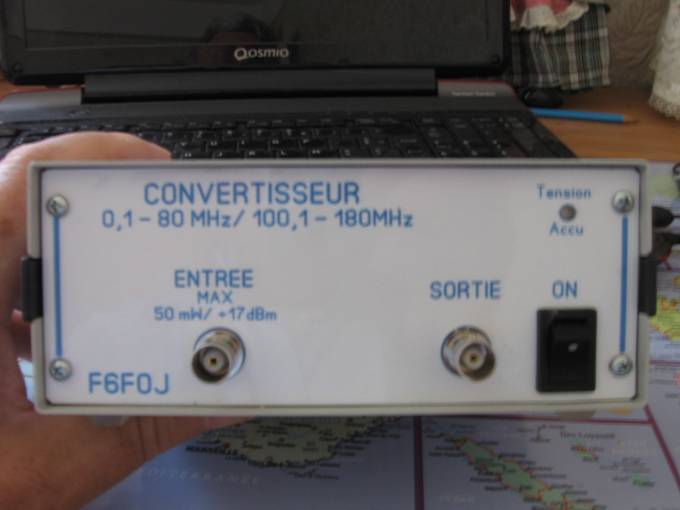

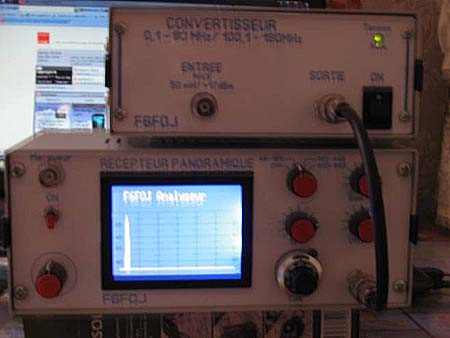

Ce convertisseur est à placer devant le récepteur panoramique décrit par F6FOJ, afin d'étendre sa couverture aux fréquences inférieures à 80 MHz.
Ce qui suit na rien de révolutionnaire dans son principe de base et dans sa réalisation, si ce nest dans le choix des composants qui sont, bien souvent utilisé suivant les fonds de tiroirs et la disponibilité dans lapprovisionnement.
Le récepteur panoramique décrit précédemment, permet la visualisation de 48 MHz à 860 MHz environ en trois bandes, cest la couverture du tuner TV utilisé. Cest bien mais moi ce qui mintéresse cest plus bas en fréquence, je sais il y a ceux qui veulent plus haut; la solution cest de réaliser un convertisseur.

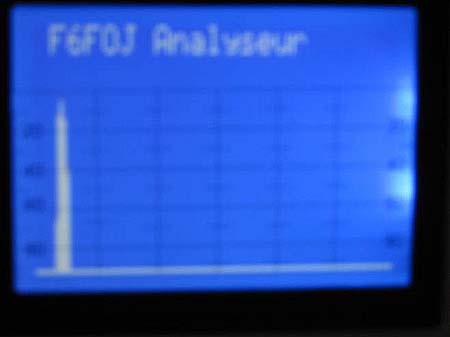

La première bande du récepteur couvre de 48 à 160 MHz et si on utilise un oscillateur de 100 MHz, par exemple, en théorie on doit visualiser de 0 à 60 MHz mais en réalité avec la bande passante des filtres IF ce nest quà partir de 2 MHz que lon peut séparer le signal à contrôler de loscillateur 100 MHz. Cet oscillateur donne sur lécran la référence du 0, il est donc visible, il suffit de placer cette référence à gauche de lécran.
Avant dentrer plus en détail je tiens à préciser que cest une réalisation Amateur sans grande ambition et nullement comparable avec ce qui existe en matériel pro, tant au niveau performance que du prix.
Mélangeur :
Cest le ceur du montage, le choix du modèle ou technologie du mélangeur va nous conduire au schéma pour un fonctionnement des plus correct. Les mélangeurs en anneaux présentent de bonnes caractéristiques pour lusage souhaité ici.
Le modèle retenu est le SBL-1-1+ de Mini-Circuits, dautres peuvent convenir. Sa bande passante dentrée couvre de 0.1 à 400 MHz, la puissance max admissible de 50mW / +17 dBm au-dessus il faut penser à mettre des atténuateurs correspondants à la puissance injectée. Loscillateur local doit fournir une puissance de +7dBm.
Pour plus amples renseignements il est bon de se procurer les datasheets, tout est sur internet, cest bien pratique.
Loscillateur local :
Un quartz marqué au-delà de 22/23 MHz noscille pas sur sa fréquence fondamentale, la lame devient beaucoup trop mince. Leur fabrication est optimisée pour travailler sur les harmoniques dordre impair (3-5-7). Un quartz 100 MHz va donc travailler sur lharmonique 5 de 20 MHz. On parle, également, de mode partiel ou overtone.

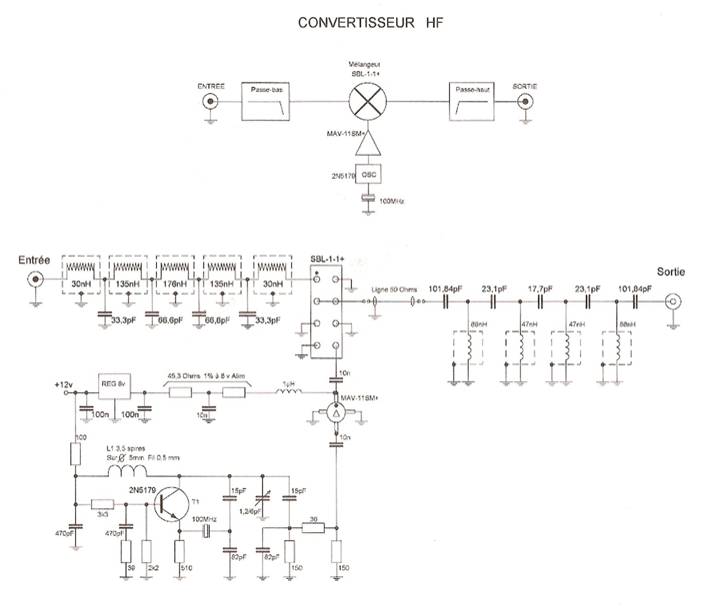

Loscillateur doit être compatible avec ce mode de fonctionnement, ici nous avons un de type Butler (si je ne me trompe pas), qui fonctionne très bien avec un quartz standard (Electronique Diffusion). Le schéma ne demande pas beaucoup dexplication complémentaire vu sa simplicité. La self sera faite avec soin en fil émaillé ou argenté de 0.5 à 0.7 mm de diamètre, enroulé sur un support de 5mm et étiré pour obtenir une longueur de 6,5mm.
Le condensateur ajustable de 0,6/12pF est le seul élément à régler, il faut obtenir une oscillation franche et démarrage à tous les coups.
Loscillateur est suivi dun ampli MAV11, également de chez Mini-Circuits. Ce circuit nécessite un régulateur de tension et suivant cette tension il faut faire des groupements série/parallèle de résistances pour obtenir à 1% près la valeur préconisée par le constructeur, pour 7V cest 28 Ohms, 8V cest 45,3 Ohms et 9V cest 61,9 Ohms.
La self est réalisée par quelques tours de fil émaillé de 0,5mm de diamètre enroulés dans une petite ferrite à deux trous, la valeur mesurée est comprise entre 0,5 à 1µH.
Lampli entre sur la patte 8 du mélangeur. Entre loscillateur et lampli lon trouve un atténuateur denviron 6dB, les résistances doivent être mesurées pour se rapprocher au plus près des valeurs indiquées. La 36 Ohms est une valeur normalisée, en idéal une 37 Ohms serait mieux, mais bon.

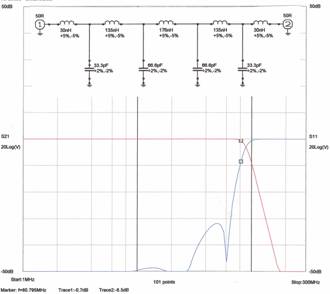

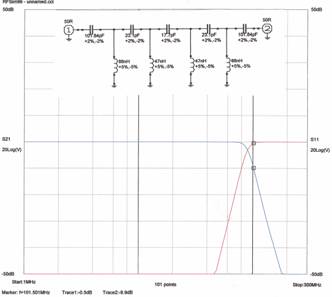

Filtre passe-bas Filtre passe-haut
Filtre passe-bas filtre passe-haut :
Avec mes moyens cest plus de la bricole et jentends déjà la meute crier aux loups (du verbe louper . ..) mais avec de la patience on arrive à un résultat acceptable pour ce genre dappareil. Il faut toutefois pouvoir mesurer les selfs et les capacités, pour cela jai construit le LC-mètre décrit sur le site de F6BON , http://f6bon.albert.free.fr également, pour le même appareil, voire le site de lARRAD38 dans la rubrique bidouilles, le LC-mètre/ F6HMK-F1JKY www.arrad38.fr si vous ne connaissez pas je vous laisse découvrir ces excellents sites.
Les capa rien à dire, il suffit de sortir les boîtes et de trier ceux qui vont bien, par contre toutes les selfs sont à construire le mieux est de récupérer danciens bobinages de 10x10 qui ont un support central dun diamètre de 5mm sans aucun noyau de réglage, sinon, par exemple, voir le site de Franco Rota à rfmicrowave.it , dans le chapitre bobinage; sans pub.
Bobiner 5 ou 6 tours de fil émaillé dun Ø de 0.5mm, retirer toutes les pins de sur le support et percer à lemplacement de deux extrêmes pour permettre le passage du fil et avoir deux pattes, ne pas oublier de retirer le vernis pour pouvoir souder. Il suffit de mesurer, avec le blindage cette première bobine pour se faire une référence. Etirer ou comprimer pour voir la variation de la valeur de linductance. Le nombre de tour est compris entre 2 ½ et 8 tours suivant linductance que lon veut obtenir, quand la valeur désirée est obtenue un peu de vernis à ongles pour consolider, la self ne doit plus bouger; ne pas hésiter de refaire une mesure juste avant deffectuer les soudures.

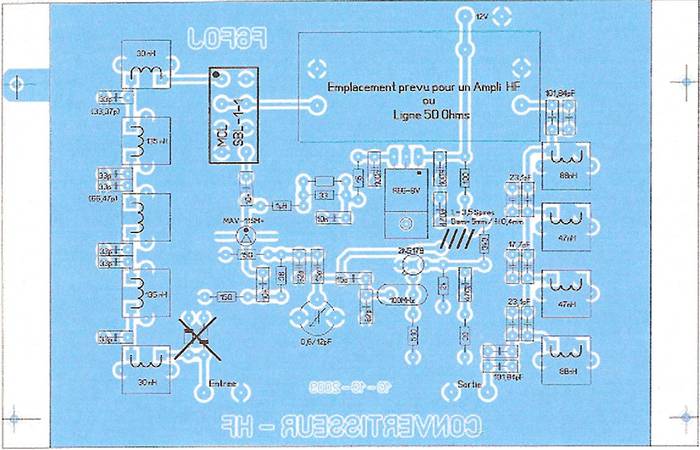

Le circuit imprimé disponible ici est prévu pour un coffret LC640 dElbomec, la place est spacieuse.
Mes amitiés, Jackie F6FOJ
