Voici les premières photos de la construction de ma parabole pour AO40
Elle mesure 158 cm de diamètre.
Les nervures m'ont été fournies en kit par Flavio F5ASM

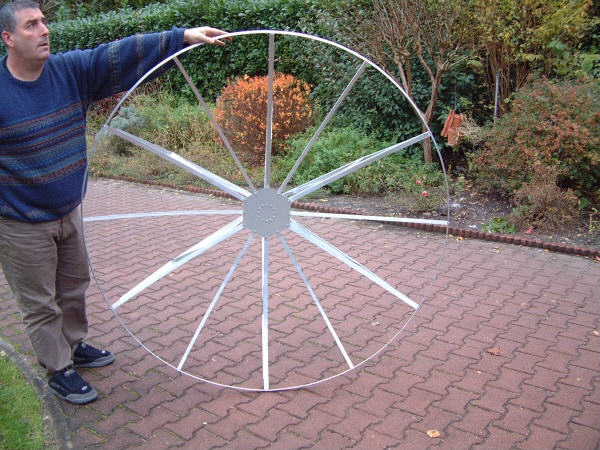

Photo 1 : F1BLQ tient la parabole en cours d'assemblage.

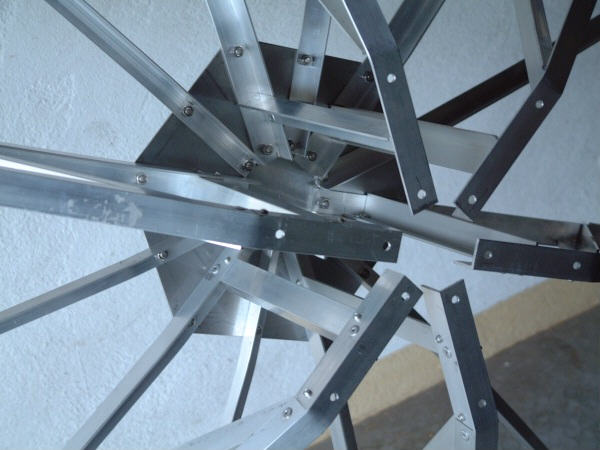

Photo 2 : Vue arrière de la partie centrale. Il manque la plaque de fixation finale.

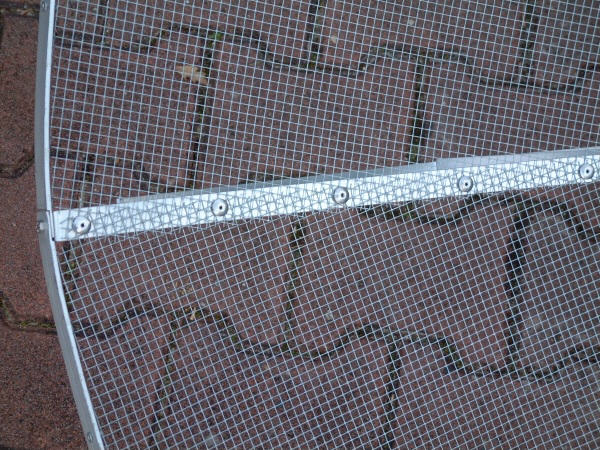

Photo 3 : Fixation du grillage (maille de 6.25 mm) sur les nervures par des rivets "pop" à têtes larges.
Photo 4 : Détail de la fixation du support de l'hélice.
Tige de fibre en 12 mm de diamètre manchonnée par un tube en
inox de 14 mm.

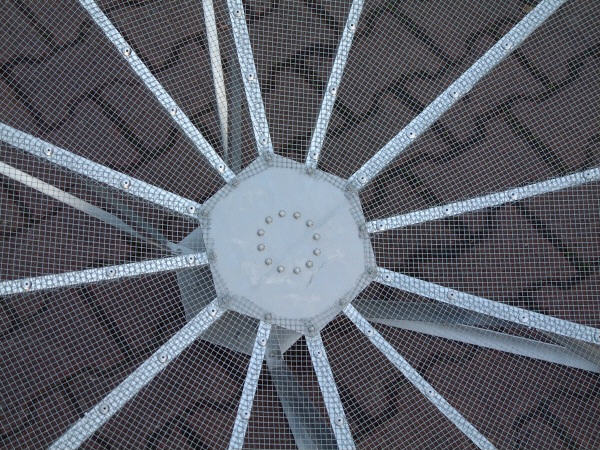

Photo 5 : Détail de la partie centrale.

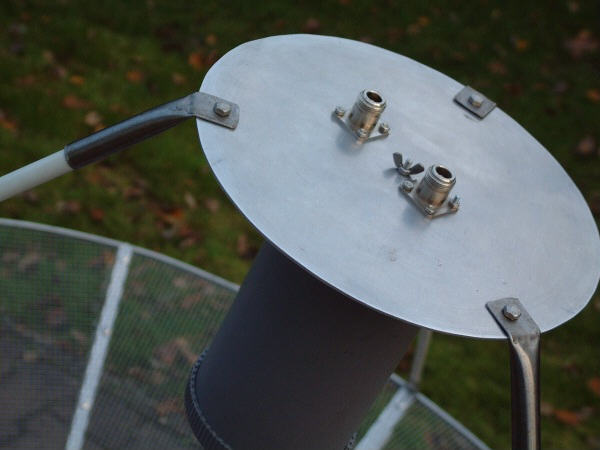

Photo 6 : Fixation au réflecteur de l'hélice

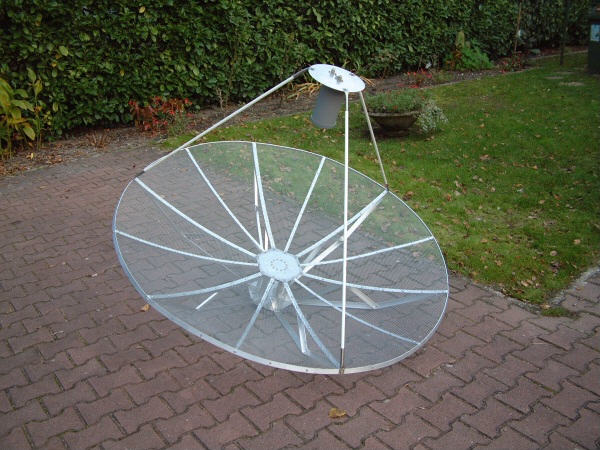

Photo 7 : Vue générale au sol.
Photo 8 : Montée au sol sur un support provisoire.

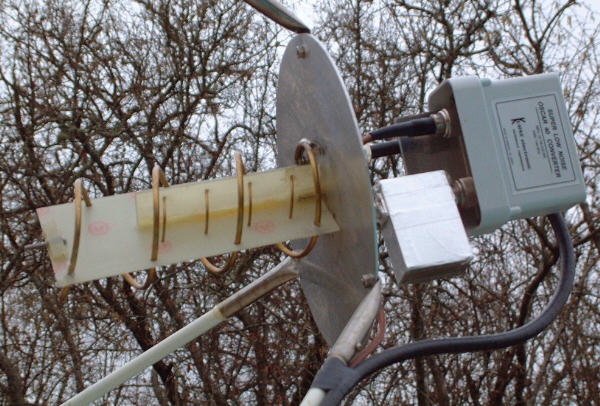

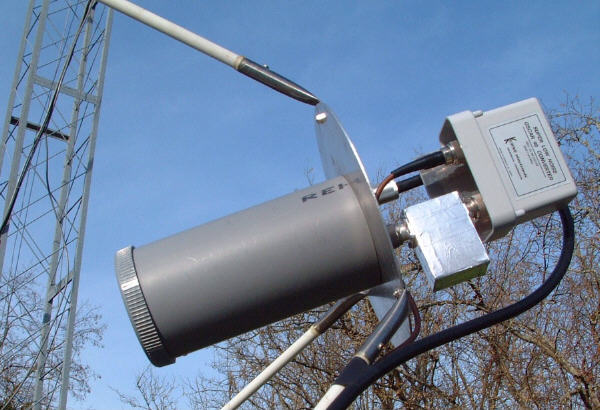

Photo 9 et 10 : Les hélices montées avec le convertisseur et le filtre.

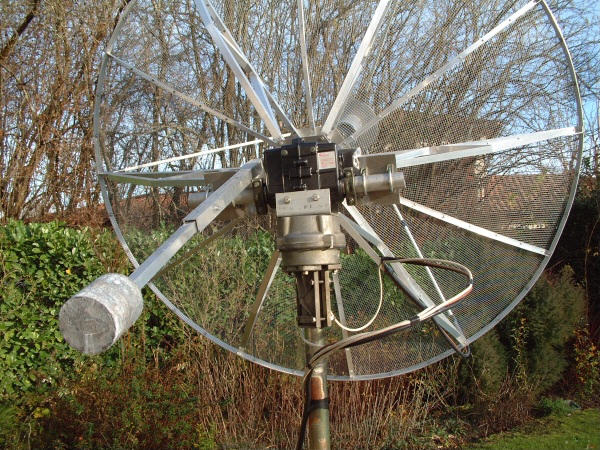

Photo 11 : Vues des moteurs et de la vixation de la parabole.

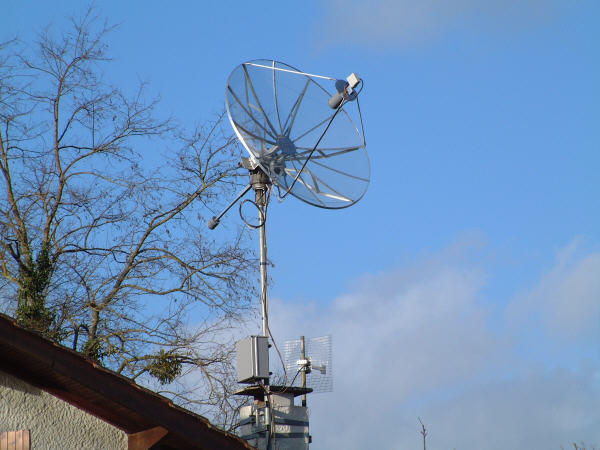

Photo 12 : Montée et en fonctionnement.
On appercoit le coffret éléctrique contenant l'amplificateur 100 Watts à transistors pour la montée 1268 Mhz. Il est alimenté en 26 V par un câble de 4X 1.5 mm2.
La petite parabole située à droite est le link Rlan (WIFI) 2,4 Ghz pour l'accès numérique haut débit au serveur F5KBW.
Parfaite cohabitation.

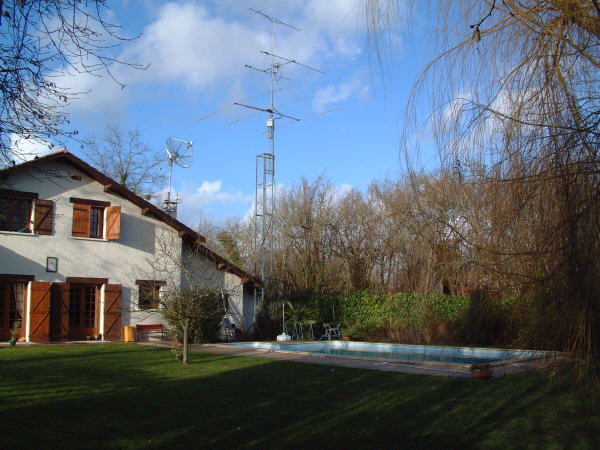

Photo 13: Vue générale des antennes
