* Construction
d'une parabole '' GEODESIC '' *
design JA6KXQ
JA6XKQ Yoshi
Takeyasu, est un OM très cordial, sympathique et un excellent
technicien, voir son site , puis aller sur
photos .
Une réalisation de Jean
Claude pour le radio club F5KCK
Nota : les
documents appelés par les liens sont sur ce site, pour vous
donner pus de confort ,
les
auteurs sont référencés sur leurs pages .
JA6KXQ a prévu l'ossature en plat d'aluminium de 10x2 pour la parabole 2,4 GHz, les cotes sont les entre axes , il convient
donc d'ajouter 10 mm pour les coupes .
exemple :
174 + 321 + 321 +174 + 10 = 1000 mm pour la coupe de 3 pièces.
262 + 312 +262 + 10 = 846 mm pour la coupe de 6 pièces.
237 + 10 = 247 mm pour la coupe de 12 pièces
La visserie : 3x20 Tête Fraisée inox .
Au moment de l'assemblage , ne pas oublier les pattes supports des bras du foyer.
Pour la parabole 1,7 GHz , on a employé du plat d'aluminium de 15x2, vu que la longueur d'onde est plus grande.
§
La version améliorée ...
§

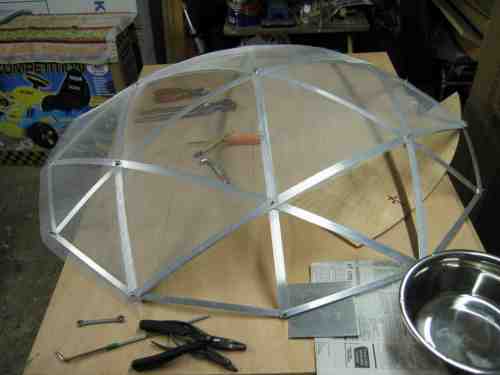

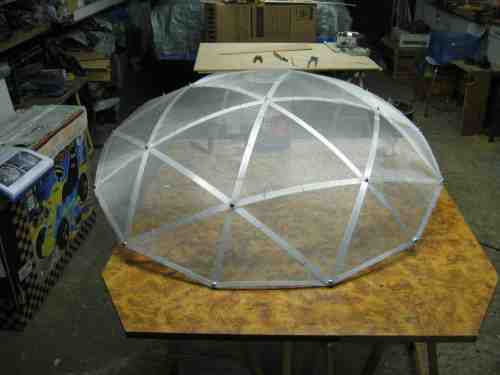

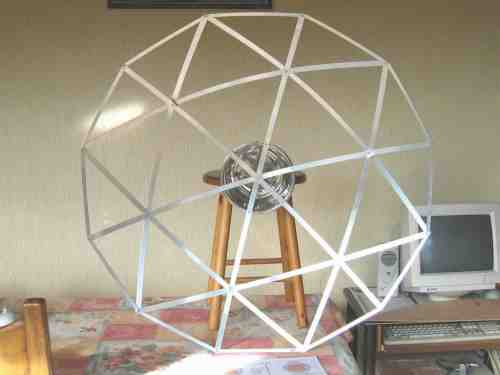

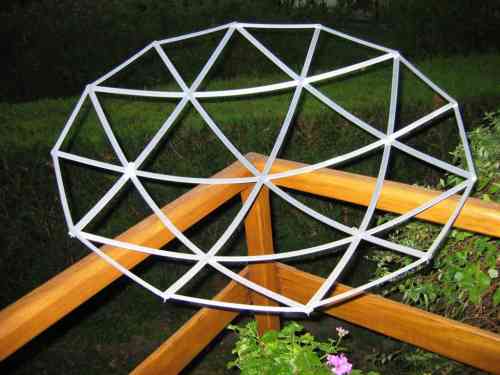

La parabole prend forme avec la mise en place de la visserie .
§

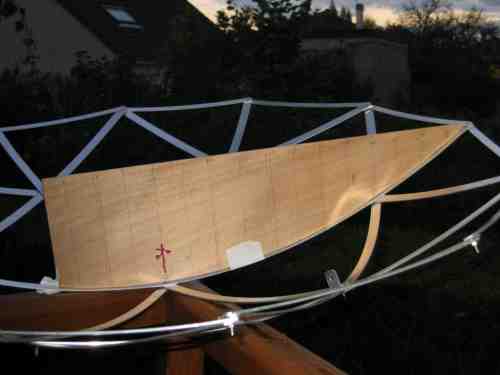

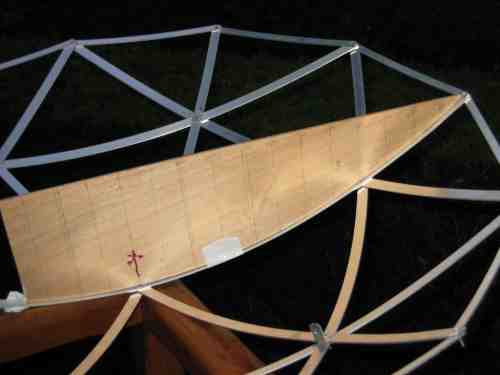

Pour contrôler le bon profil de la parabole pendant sa réalisation, Il est possible de réaliser un gabarit en
contre-plaqué de 5 mm .
§

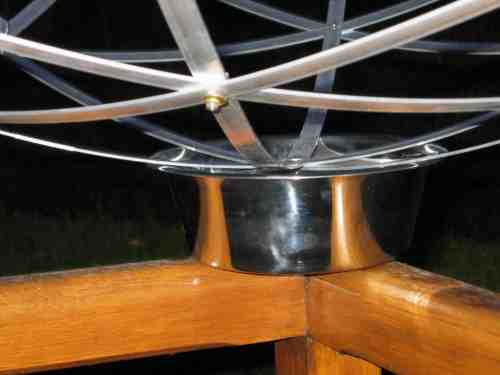

Le fond de la parabole est réalisé en utilisant une '' gamelle pour chien '' en inox de chez Animalis ( pub non payée )
§

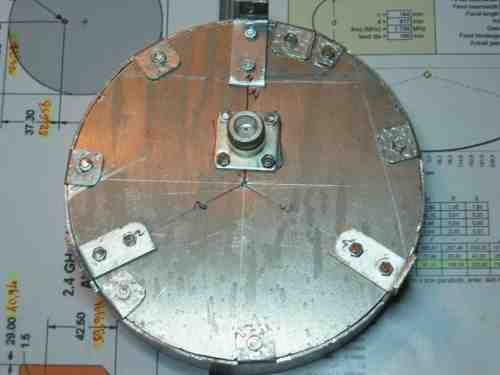

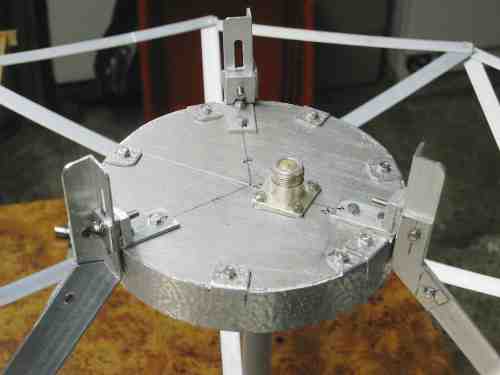

Traçage et perçage de la '' gamelle pour chien '', plus le renfort du fond qui est une plaque d'aliuminum épaiseur 3 mm
environ.
§

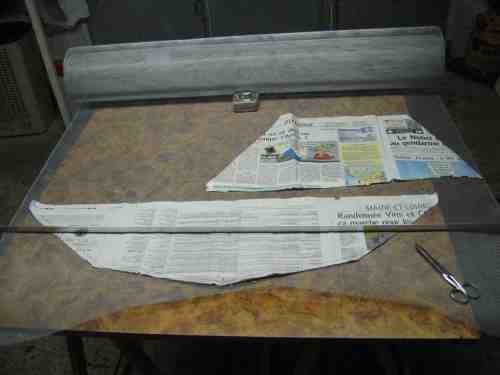

Réalisation des gabarits en carton ( fin ) pour effectuer la découpe de la toile de moustiquaire en aluminium.
Le gabarit des 3 toiles extérieures fait 10 mm de plus coté extérieur de la parabole.
La découpe de la toile est réalisée suivant la méthode utilisée par F6HDW , c'est à dire :
sur une grande planche , placer la toile puis le gabarit de découpe et immobiliser à l'aide de punaises pour éviter
un glissement pendant la découpe de la toile avec les ciseaux.
§
Les rondelles cuvettes sont modifiées en rondelles cônes pour bien maintenir la toile par dessus l'écrou de
fixation de l'ossature de la parabole.
§

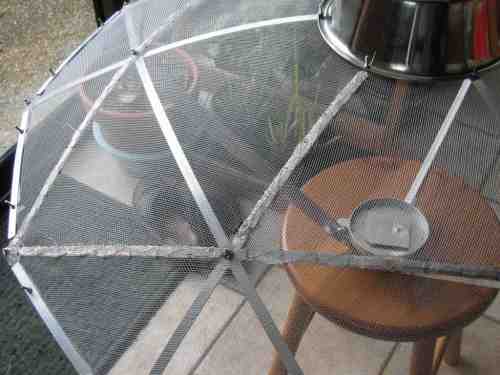

La pose de la toile moustiquaire commence par le centre de la parabole .
Se servir des vis de 3 mm qui dépassent.

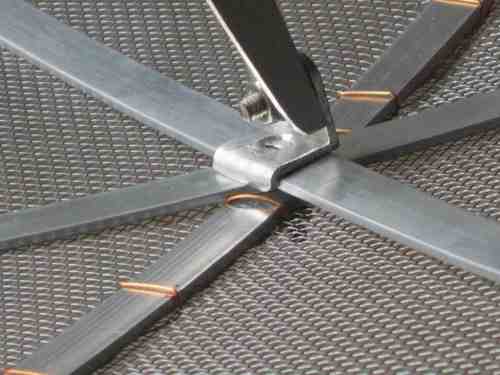

Faire un trou avec une pointe à tracer dans la toile en tendant la toile.
§

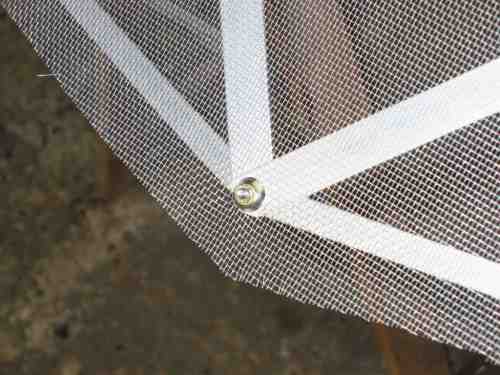

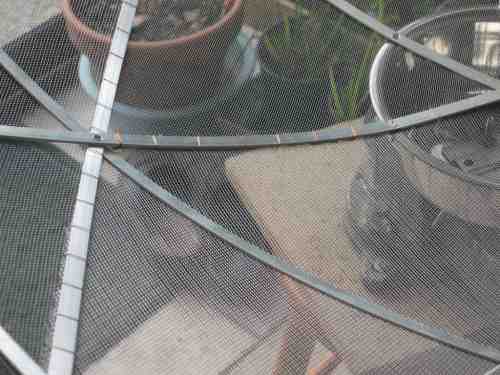

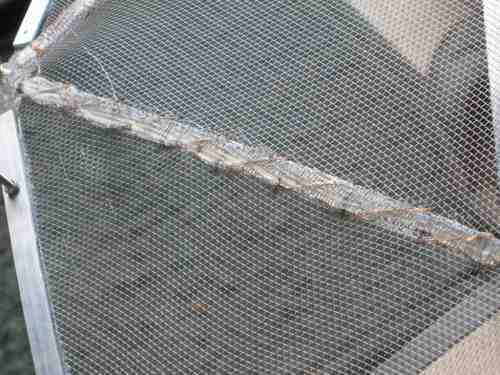

Le maintien des toiles est réalisé avec du fil émaillé de 0,6 mm après avoir fait des traits de repère
tous les 3 cm avec un stylo feutre dans le but d'assurer la régularité des maintiens.
§
Un cordon de colle à chaud ( pistolet électrique pour colle en bâtonnet ), pour lier le tout, puis il faut faire les
attaches 1-2-3.

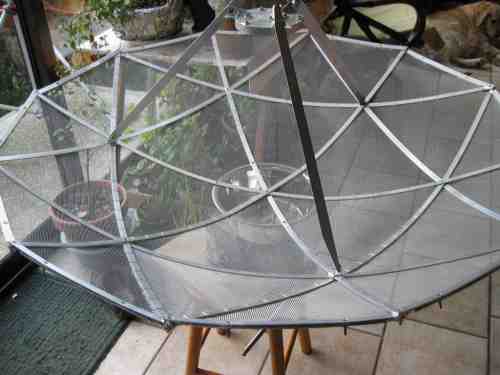

Poser les 3 toiles extérieures et faire les attaches selon JA6XKQ .
§

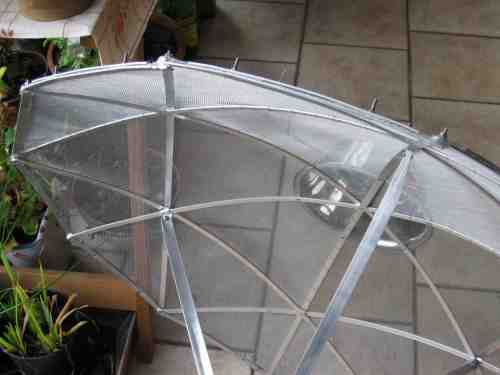

La finition du bord extérieur se fait par rabattement de la toile vers l'extérieur puis l'immobilisation du grillage par
pincement avec un deuxième plat aluminium.
§
.

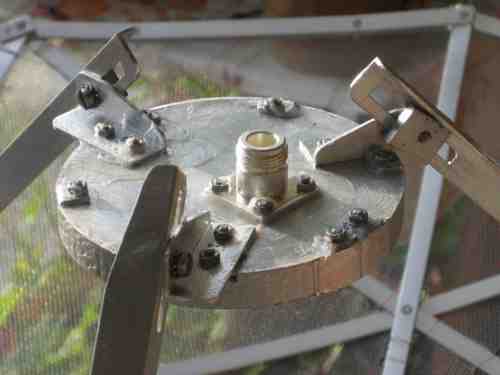

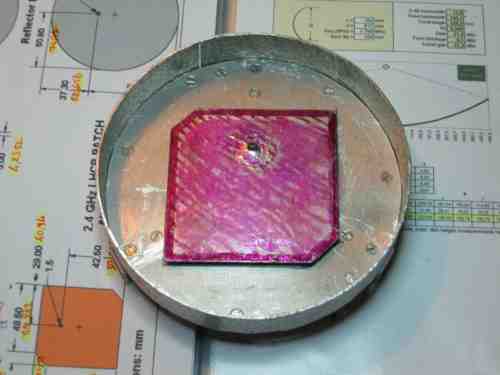

Les fixations du foyer 2,4 GHz sont différentes de celui pour le 1,7 GHz ( au dessous )
Une version 1,7 GHz réalisée par extrapolation de la version 2,4 GHz
§

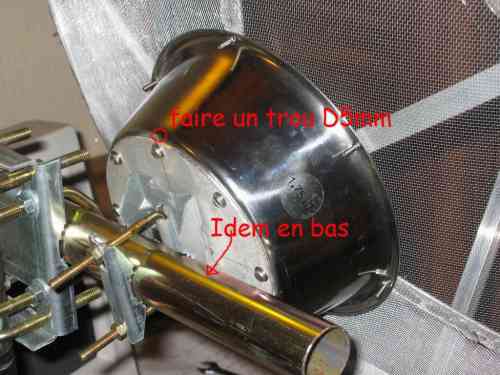

Fixations du foyer 1,7 GHz
§

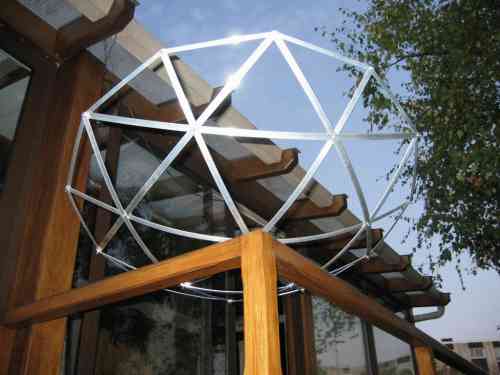

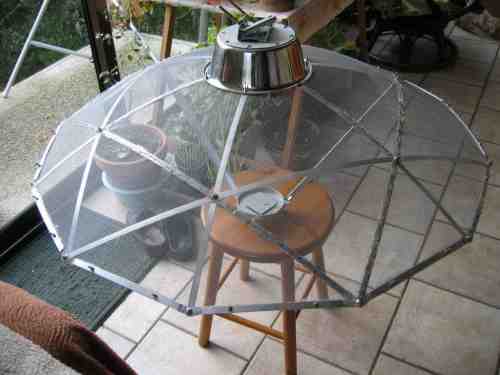

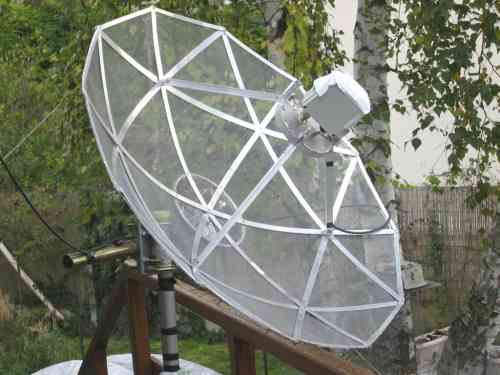

Elle a fière allure cette parabole '' Geodesic '' pointée sur le satellite Meteosat 7 ...
