L'ANTENNE
BOUCLE MAGNETIQUE
REALISATION DE L'ANTENNE
Ce type d'antenne pour espaces restreints présente des
avantages,et les inconditionnels de la boucle magnétique ne me
contrediront pas.Reste que sa construction demeure complexe et
son réglage assez pointu,mais malgré ces petits défauts
l'expérience de sa construction est une aventure à vivre et je
vous y invite de ce pas.

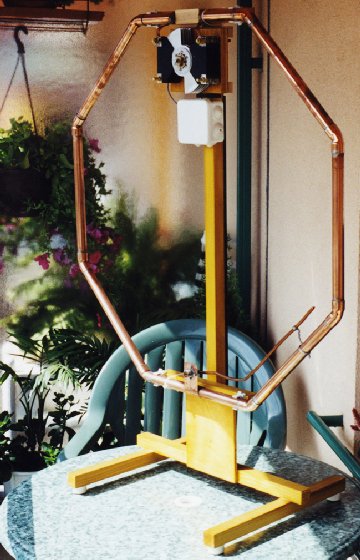

Vous prenez du tube en cuivre de plomberie (diamètre=22mm),des
coudes à 45 degrés (8),de la soudure,et vous formez à l'aide
d'un coupe-tube,un octogone d'environ 80cm de diamètre,ensuite
coupez le haut de l'ensemble ainsi formé pour y fixer un
CONDENSATEUR VARIABLE: (cf page suivante)
A l'opposé vous fixez une fiche SO239 ou de type "N"
équipée d'un gamma-match ou d'une mini-boucle,la photo montre
le gamma-match utilisé sur ma réalisation et equipé d'un strap
de réglage,il est possible de remplacer le gamma-match par une
petite boucle au 1/5 ième du diamètre de la grande,voir ce
sujet les liens des autres sites et le chapitre
"REGLAGES".
Une potence solide en bois ou autre isolant supporte l'ensemble.
L'antenne en place,il reste à connecter le condensateur variable
sur un système de commande à distance "remote",de
facon à pouvoir accorder l'antenne depuis la station .
La présence de coupleur est inutile,le coaxial est en liaison
directe entre le TX et l'antenne.
VOYONS MAINTENANT LE CONDENSATEUR VARIABLE ET SA REALISATION.
LE CONDENSATEUR
VARIABLE
Il s'agit de trouver un condensateur variable de 80 à 100 pf
isolé pour 5000 volts !!!!!
Ca se trouve,dans le commerce des surplus, mais hélas leurs prix
sont élevés , Il reste la solution de le fabriquer soi-même
"pas évident" en raison du cahier des charges :à 5000
volts ou plus, les contacts du rotor doivent être trés
fiables,surtout que l'intensité dans la boucle est trés
élevée , le poids doit être également réduit , il ne faut
pas mettre une capa de 10kg en haut de la structure ,
l'encombrement , l'étanchéité etc...
ET POURTANT......... IL EXISTE DES SOLUTIONS...
Après avoir "surfé" sur tous les sites possibles
traitant du sujet, (voir les liens en fin de page),j'ai pu en
"distiller" ce qui me parait un bon compromis.

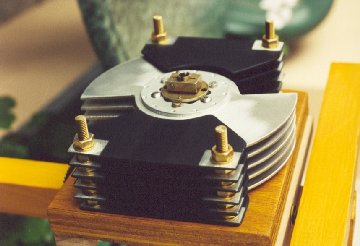

LE PAPILLON
Le
condensateur variable qui semble le plus efficace est le
"papillon", en anglais "butterfly",dans ce
type d'appareil le rotor n'est pas en contact avec le stator,la
capacité est formée par les deux armatures du stator , pas
d'étincelles ni risque de mauvais contacts.
Afin de realiser cet élément j'ai procèdé à divers essais
divers essais "tôles d'alu. qui s'écartent, peignes
croisés pistons,etc..." mais une idée originale consiste
à utiliser des plateaux circulaires issus de disques durs
d'ordinateurs.Le rotor est formé par les disques dans lesquels
sont coupé une échancrure de la même forme que les plaques
formant les deux stators qui sont découpées dans de la tôle
alu de 2 à 2.5 mm.Pour obtenir une capa plus importante il
suffit d'augmenter le nombre des plateaux tournants et fixes
.L'écartement entre les plaques fixes peut être ajusté a
l'aide de rondelles en laiton de façon à conserver un espace
égal entre les éléments , la présence de la photographie en
tête de ce chapitre explique plus clairement le fonctionnement
de l'ensemble. La capacité de la photo "monte à 80pf
".Le rotor formé de 5 plaques tourne sur l'axe d'origine du
disque dur lequel pourra être entrainé par un moteur pas à pas
ou quelconque système de commande qui doit être TRES précis.
LES REGLAGES
Ils doivent s'effectuer à petite puissance 10w ou moins.
Je procède de la façon suivante : mettre le condensateur
variable à mi-course et rechercher à établir le point de
résonnance sur le centre de la bande en agissant sur la position
du strap du gamma-match.La force des signaux entendus et un ROS
faible trés proche de l'unité; confirment un réglage correct
de l'ensemble.Il y a moyen également d'utiliser le pont de bruit
,l'analyseur de ROS ,le mesureur de champ. Retouchez le réglage
de la capa à chaque changement de fréquence en surveillant de
près le rosmètre ! attention: c'est TRES POINTU. Je ne dépasse
pas 50w en émission sur la boucle , ce qui évite les amorçages
et les perturbations éventuelles: (TVI etc...).
AU SUJET DE LA FREQUENCE : L'ensemble formé est en mesure de
fonctionner sur une plage de plusieurs fréquences,mais le
meilleur rendement sera obtenu sur la bande pour laquelle la
boucle aurra été calculée et construite ! eh OUI , il y a du
calcul !!!!
Les calculs peuvent être confiés à un logiciel
"OUF!" J'ai testé plusieurs versions qui ont toutes
données de bons résultats je peux vous conseiller le programme
" RJELOOP2" qui permet de calculer les boucles sur
toutes les formes (circulaire, carrée, octogonale etc...) .Le
programme calcule la valeur de la capa en fonction de la
fréquence choisie et le tableau obtenu est trés clair faisant
apparaitre les pourcentages d'efficacité du modèle simulé.Vous
trouverez ce programme et bien d'autre en visitant les sites
spécialisés joints en lien de fin de page. Ce sont de bons
tuyaux , non pas pour les plier afin de construire une boucle
HI3x... mais pour les consulter.
LES AUTRES SITES CONCERNANT LES BOUCLES
MAGNETIQUES
De nombreux radioamateurs expérimentent ce type d'antenne ,ne
serait-ce que pour : le portable, camping , expéditions etc...
sans oublier les pauvres OM qui manquent de place.Mais il existe
peu de sites en langue Francaise.
J'ai choisi 2 sites interessants qui j'espère vous apporterons
les réponses aux questions que vous vous posez.
