DESCRIPTION DE L'ANTENNE: L'antenne EH pour espaces restreints présente des avantages: ce sont des antennes courtes, monobandes, les performances sont honorables, mais l'idéal serait de pouvoir disposer d'une antenne unique au moins pour deux bandes dont seuls les réglages permettraient de disposer d'un système rayonnant satisfaisant pour le 40mètres et le 20mètres par exemple.
La construction d'une multibande "FULL-NETWORK" demeure complexe, son réglage pointu, malgré ces petits défauts le rêve devient réalité.
Restant pour le moment au stade expérimental, l'idée de réaliser cette antenne est due à l'ami Dominique, F5SEY, qui a lui même expérimenté l'objet.
L'idée fit son chemin, l'envie de bricoler un truc nouveau aussi, la curiosité faisant le reste il ne restait qu'un pas à franchir pour se lancer dans l'aventure, avec beaucoup de questions sans réponse : comment varier la valeur de la self ?... ou trouver des capas de 150pf "fort isolement" avec un qsj correct ?... quelle dimension pour le tube ?...comment fixer des grosses capas sur l'engin ?...
Assez pour ranger les outils et jeter le tuyau !...Mais l'esprit RADIOAMATEUR est là.
Sans conviction, le tube est pris en main, tourné dans un sens puis dans l'autre, les règles de géomètre ne servent à rien .....le tube est cylindrique avec un diamètre de 100mm et les deux cylindres de tôle sont à 130mm soit 1.5cm à gagner de chaque côté, les cylindres sont légèrement côniques ce qui complique encore la tâche.
Une journée plus tard la solution est là avec les entretoises en fibre de verre, deux heures de montage, quelques cris d'oiseaux et le premier cylindre se présente fièrement sur le haut du tube, ça y est, c'est pas mal, on tourne et retourne l'objet, on le regarde encore....on lui cherche les défauts ....c'est ok . La solution est simple: les deux bobines du link sont équipées d'ergots qui permettent de courcircuiter une partie de bobinage (self variable à pinces croco),et les condensateurs variable 30-150 pf (récup sur du matériel militaire, les deux pour 5 euros...merci Pascal...) sont équipés "d'indicateurs de position".Il suffira de trouver les réglages corrects des selfs et des capas, de les noter afin de basculer l'antenne pour l'une ou l'autre fréquence.

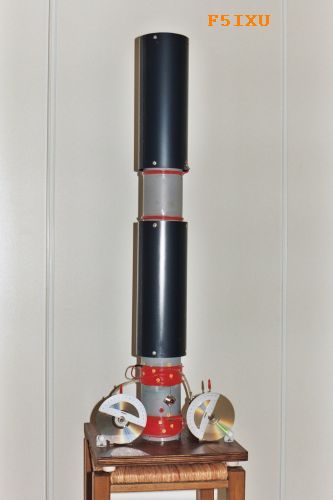

Un
tube de PVC de 100mm de diamètre sur une longueur d'un mètre
servira de support aux éléments, deux tubes métalliques
destinés à devenir des raccords de tuyaux de fourneaux
(diamètre 13 cm, longueur 33cm) seront les cylindres, sous ces

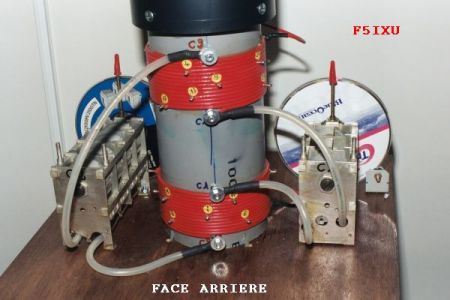

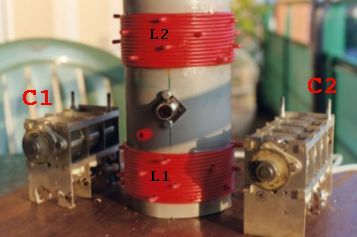

deux cylindres le "LINK" formé par les deux bobines L1
et L2 raccordées aux condensateurs variable qui seront placés
sur une plaque de bois de 35cm de côté support de l'ensemble.Ce
montage est pour l'instant au stade de maquette il serait
préferable de prendre un tube PVC de 1.5ml de longueur pour une

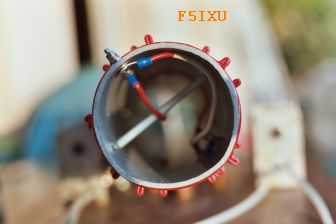

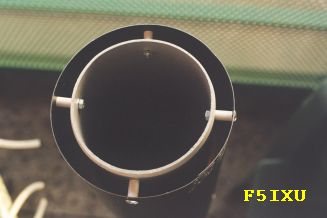

réalisation définitive.Les deux cylindres de tôle sont fixés
sur le tube de PVC à l'aide d'entretoises en fibre de verre,
mais un corps de stylo découpé fera l'affaire tout aussi bien,
l'important est de rendre à la structure un aspect et une
solidité correcte,(attention:les tuyaux de fourneaux sont
légèrement coniques j'ai placé les parties les plus étroites
au centre),L'écartement entre les deux cylindres sera de 13 cm
comme il se doit (cf: page sur les antennes eh).Environ 20mm

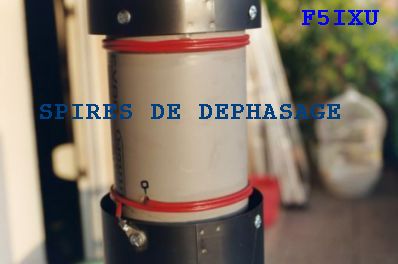

d'écartement entre le cylindre du bas et la bobine du haut,
l'écartement entre les deux bobines est sur ma réalisation de 8
cm, mais 15cm serait préférable.La longueur de mes tuyaux de
tôle est de 33cm chacun, cette taille est selon les
spécialistes sur les antennes EH située entre la taille idéale
pour le DX est celle pour le trafic local !... en choisissant
33cm, j'ai simplement conservé la taille du fabricant de tuyaux,
et n'ayant pas la possibilité de recouper cette tôle, j'ai
conservé cette dimension, de toute façon je n'avais pas envie
de privilégier une ou l'autre dimension vu que le 40mètres peut
offrir le trafic DX ou local.Tous les percements devront être
réalisés avant la mise en place des bobinages.
l'environnement joue un rôle important et il conviendra de
rechercher le ROS mini afin de noter sur un tableau les réglages

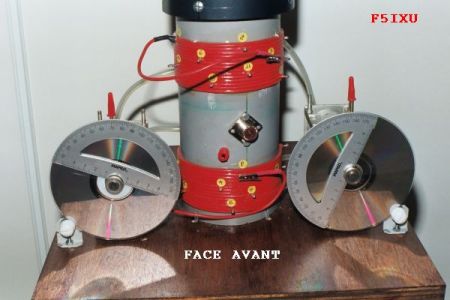

optimums pour chaque fréquence, pour les condensateurs variables
j'ai utilisé des rapporteurs scolaire que j'ai collé sur des CD
afin de connaitre précisement la position des capas.Un index
"rouge" sert de repère, et un système de frein
constitué de deux rondelles de cahoutchouc pincées par une vis
molettée maintient en place le CD évitant ainsi au condensateur
de se dérégler, une fiche située à proximité de la SO239
permet la mise à la masse de l'antenne à son environnement.
