Antenne Delta-loop pour la bande 6 m

L'idée est de placer cette antenne dans les combles, le triangle formé par la Delta-loop s'insérant juste sous la toiture en ardoises, la pente du toit étant de 45 degrés.

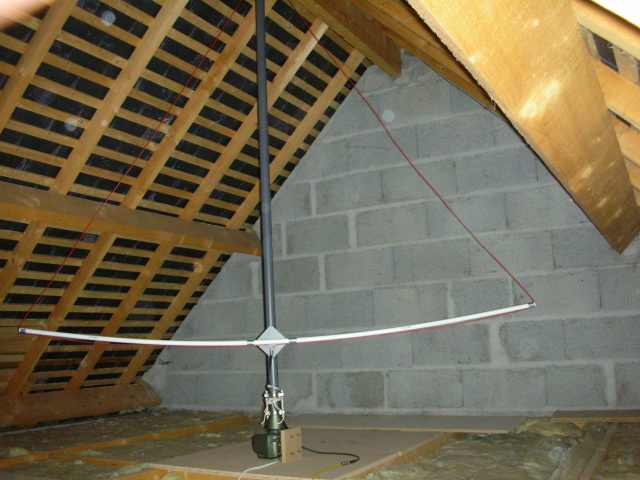

La photo ci dessous illustre la réalisation :

• mât vertical constitué d'un tube PVC de 2m, diamètre 40mm
• traverse horizontale constituée d'un tube PVC diamètre 20mm
• l'antenne elle-même est réalisée avec 6,10m de fil de cuivre de section 1,5 mm² maintenue sur les tubes PVC avec du gros scotch
• un petit rotor d'antenne TV permet d'orienter l'antenne

L'impédance à la base de l'antenne est d'environ 110 ohms, un quart d'onde de cable coaxial 75 ohms ramène cette impédance à 50 ohms. Avec un coaxial standard de coefficient de vélocité 0,66 cela fait juste 1 mètre. La descente en coaxial 50 ohms peut ensuite faire une longueur quelconque. Le ROS est voisin de 1:1



Lorsque la "magic band" est ouverte, cette antenne m'a permis de faire de très bons QSOs sur toute l'Europe et l'Afrique jusque la Mauritanie

Auteur: F6BQP
