Le lien vers cette page de F6DDR ayant disparu, j'ai mis ici ce que j'en avais conservé en mémoire;

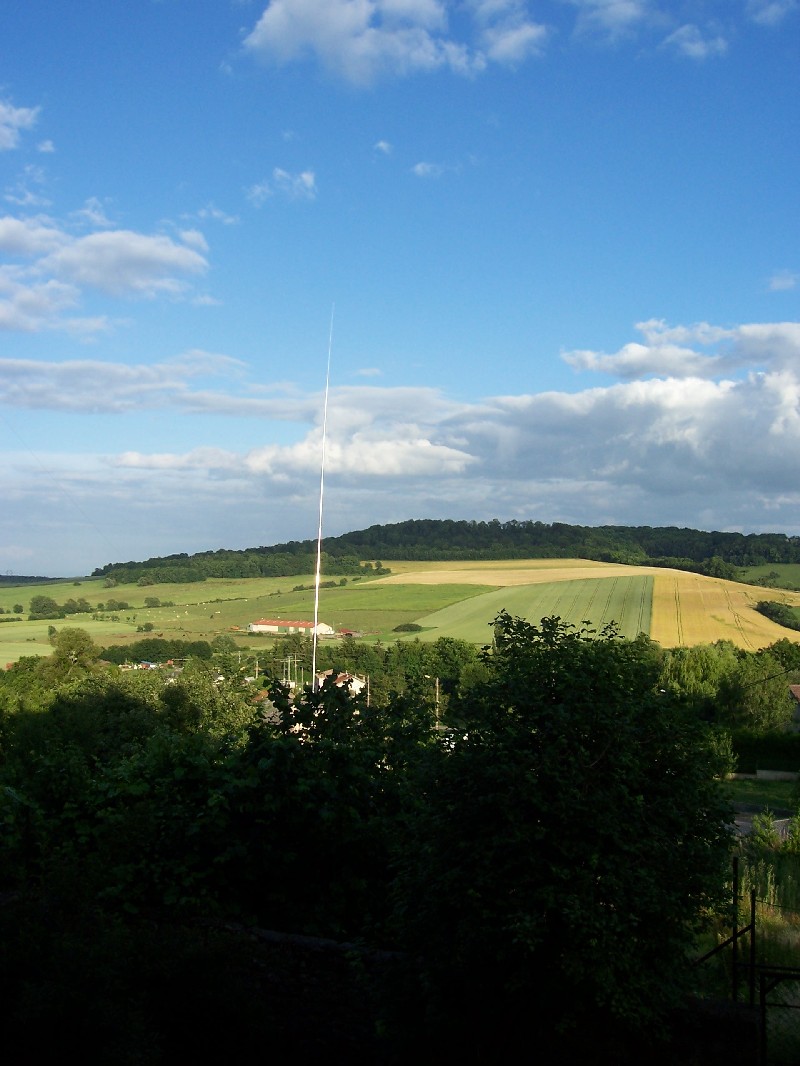

La Ground Plane Spéciale DX  160m et 80 m pour les plus exigeants

Hauteur 19.80m
Bandes 160m et 80m
SWR : 1.1 sur 160m et  80m (chez moi)

Bande passante 160m = 100 khz ( toute la bande de 1:1 à 1.9 de part et d'autre )
Bande passante 80m = 300 khz   ( toute la bande  de 1:1 à 1.8 de part et d'autre)

Pour information j'ai testé sur la mienne, elle est très performante sur 30m en 5/8 d'onde  il suffit d'un très léger accord avec un coupleur pour l'amener à 1:1



Puissance admise = 2.5 kw


Option : Socle de pied Basculant pour permettre de la hisser à la verticale sans effort ni difficulté, chose qui s'est avérée exacte pour l'installation de la mienne, il suffit de suivre à la lettre la procédure donnée sur la notice de montage. Nous étions 3 OM's ( F3CW, F5TSG et moi même ) pour l'installer. il nous a fallu 3 heures en partant de ZERO, c'est à dire antenne dans son carton d'origine, préparation sur place des 3 nappes de hauban, installation du système basculant, création des 3 points d'encrages au sol, hisser l'antenne à la verticale, haubanage et réglages définitifs 1:1 sur les 2 bandes. L'antenne est très facile à régler, elle n'a quasiment aucune interaction entre les 2 bandes.






Elle est installée depuis le 18 juin 2009 avec 48 radians de 20m chacun + 32 radians de 40m chacun, (radians qui étaient déjà en place pour sa petite sœur HF3-B-DX de 12.50m qui désormais est installée chez Bernard F5TSG) , le TOS annoncé et bandes passantes correspondent exactement à ce qui est annoncé sur la doc.



Sur 160m je couvre toute la bande, j'ai réglé l'antenne sur 1830 à 1:1 j'obtiens 1.6 sur 1850.

Sur 80m, l'antenne est réglée à 1:1 dans la sous bande CW 3540 j'obtiens 1.9 sur 3800.

Sur 30m en 5/8 ème d'onde par défaut l'antenne a 1.8 de TOS, un petit réglage avec le coupleur j'obtiens 1:1 franc et massif avec d'excellents résultats en trafic DX.

 Chose promise chose due, la propagation actuelle au 22 juin 2009 ne permet pas de faire d'exploits sur 160m et 80m, le trafic DX est quasi éteint, seuls les contacts avec des stations Européennes sont réalisables, y compris ce week end pendant le concours ALL ASIAN CONTEST je n'ai pas entendu de beaux DX hormis sur 80m un JA répondre à un UA3 ainsi que quelques stations de la Russie Asiatique.

En attendant des soirs meilleurs sur 160/80 j'ai migré sur 30m pour tester la petite dernière en lançant quelques CQ à la cantonade, pour un premier essai d'une heure de trafic je le trouve satisfaisant dans son ensemble à savoir que les distances parcourues dans la même période de temps varient de 1400 km à 8000 km.

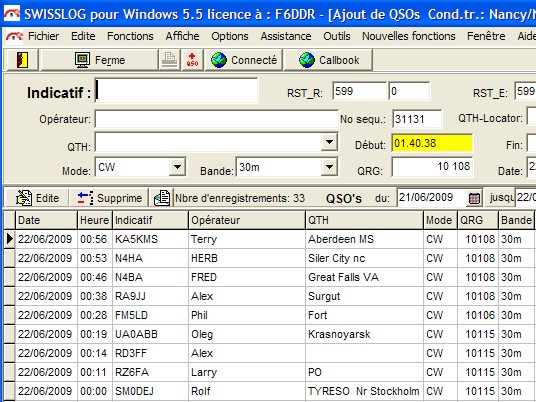

Ont été contactés en QSO conviviaux : SM0DEJ, RZ6FA, RD3FF, UA0ABB, FM5LD + petite écoute de son TFC, RA9JJ, N4BA, N4HA et KA5KMS .

Les conditions de trafic de mon coté étaient : FT1000MP Mark_V avec 150w

Mon QSO le plus lointain réalisé à l'heure actuelle sur 80m avec les îles australes en Polynésie TX5SPA (FOA) 16000 km

Voici un échantillon du trafic réalisé sur 160m et 80m ces derniers temps malgré une propagation quasi absente

l'arrivée de l'hiver est prometteur pour les bandes basses, l'antenne va pouvoir s'exprimer encore mieux

160m Afrique

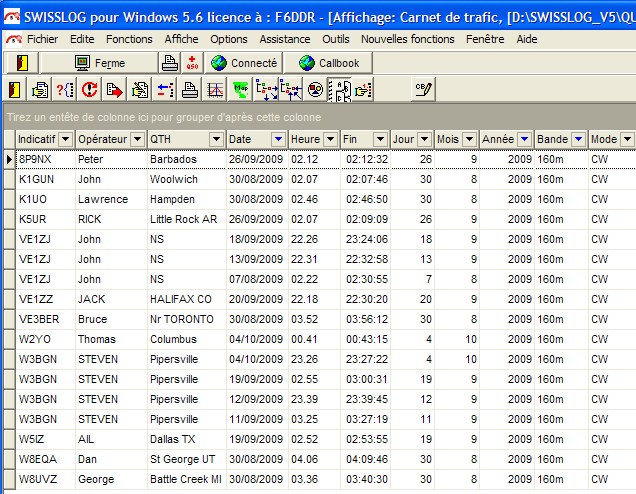

160m Nord Amérique

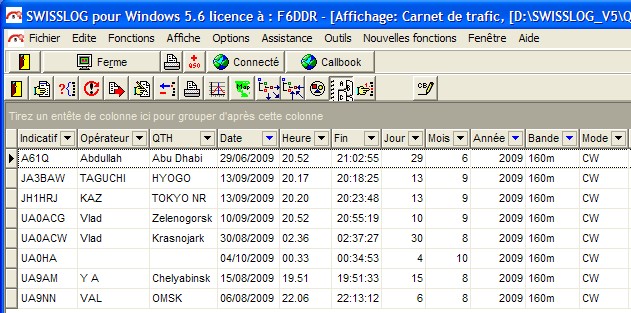

160m Asie

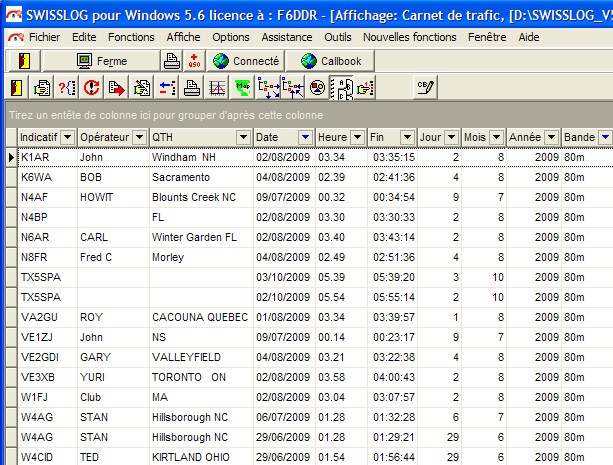

80m Nord Amérique

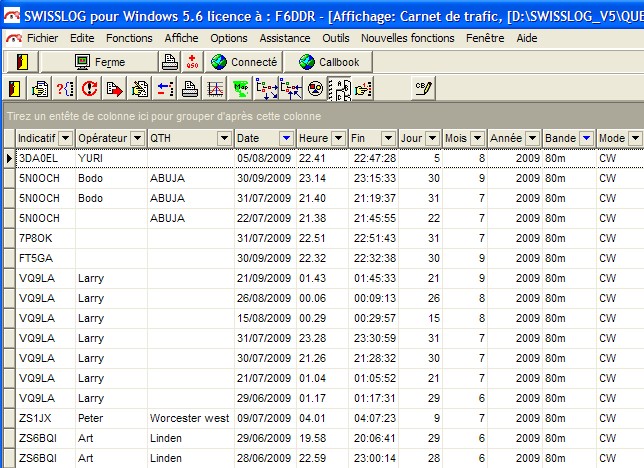

80m Afrique

80m Asie
