Une petite levy pour les vacances
(un article de F6EZX - Juillet 2000)
Ce bien morose mois de Juillet 2000 dans les Alpes (et même dans beaucoup de régions de France) se devait au moins d'être propice à la radio. Or la propagation n'était pourtant pas vraiment au rendez-vous de ce maximum du cycle solaire 23 et les Qso locaux sur 40 m étaient les bienvenus, ainsi que ceux habituels, la nuit, avec l'Amérique latine depuis le fond de mon entonnoir montagneux !
Ayant pour habitude d'utiliser ma Deltaloop de 60 m (cf. construction d'une Deltaloop), préalablement décrite et confectionnée il y a quelques années, je souhaitai tester un autre aérien pour les raisons suivantes :
J'optais donc pour la réalisation d'un nouvel aérien avec le cahier des charges suivant :
Je préférais faire l'impasse d'un bon rendement sur le 80m qui n'était pas une priorité vu le Qrn intense les soirs d'été avec les orages et je voulais éviter aussi les nombreuses folioles de rayonnement dues à un aérien trop long utilisé sur les bandes les plus hautes.
Avant d'entreprendre la réalisation, une bonne relecture de mes bibles de référence m'ont conduit à déterminer les paramètres de construction suivants :
Explications et calculs
Les 2 fois 10,3m représentent un dipôle sur la bande 40m (impédance faible au centre du dipôle), bande la plus basse utilisée.
L'écartement des fils de descente de 7cm est une bonne moyenne en compromis impédance / facilité de tenue avec les écarteurs. Le rapport longueur d'écartement sur diamètre du fil donne 50,7 ce qui correspond à une impédance de l'ordre de 550 ohms suivant le tableau p. 82 du livre sur les antennes Levy de F9HJ.
Les calculs théoriques de résistance au centre des brins rayonnants montrent une faible valeur sur les bandes 40m, 30m, 15m. Par contre les valeurs sont élevées sur 20m et 10m.
Sachant qu'une ligne de descente d'impédance caractéristique de "n" demie-onde ne modifie pas la résistance entre le centre des brins rayonnants et le bas de la ligne, et d'autre part que cette même ligne de "n" quart d'onde modifie de telle manière qu'en bas de la ligne la résistance est égale au carré de l'impédance de la ligne divisée par la résistance au centre des brins, il a fallu déterminer une longueur de ligne représentant un compromis acceptable en impédance vue en bas de la ligne pour les différentes bandes et donc restant dans les limites d'adaptation de ma boîte de couplage commerciale possédant (malheureusement...) un balun en sortie, côté ligne.
Tableau de calculs (cf. Les antennes Levy p. 65) :
Bande |
Fréquence |
Lambda |
Lamda/2 |
Lambda/4 |
K=Ld/Lambda |
Résistance |
Zone de Res. |
40m |
7,070 |
42,43 |
21,21 |
10,6 |
0,5 |
50 |
Faible : Rf |
30m |
10,140 |
29,6 |
14,8 |
7,4 |
0,71 |
300 |
Faible : Rf |
20m |
14,220 |
21,1 |
10,55 |
5,27 |
1 |
Infini |
Forte : Ré |
15m |
21,220 |
14,13 |
7,06 |
3,53 |
1,5 |
100 |
Faible : Rf |
10m |
28,500 |
10,52 |
5,26 |
2,63 |
2 |
Infini |
Forte : Ré |
Matériel à approvisionner :
Le Qsj global est d'environ 50 francs.
Montage :
(durée environ 2 heures)
Préparer 2 longueurs de câble d'environ 26 m (10,5m de brin rayonnant et 15,5m de descente).
Les brins rayonnants de 10,3 m sont coupés un peu plus longs (à 10,5m) pour confectionner une boucle d'attache d'extrémité pour y passer une corde.
Couper 60 écarteurs de 10 cm de long dans les gaines en mousse (10 écarteurs par gaine d'1m).
Enfiler symétriquement les 2 bouts de câble électrique de la ligne de descente à force dans les écarteurs en mousse à environ 1,5 cm des bords, ce qui constituera un écartement de 7cm.
Une fois les écarteurs régulièrement espacés tous les 25cm et bien perpendiculaires aux fils de descente, tordre légèrement le câble à l'intérieur de chaque tube d'écartement en mousse à l'aide d'une pince à bec afin de bloquer l'isolateur et empêcher ainsi son glissement le long de la ligne.

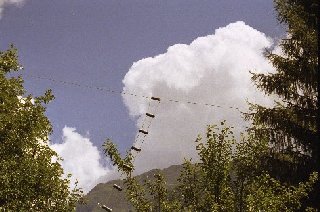

Une fois l'antenne réalisée, il faut trouver le moyen d'attacher ses extrémités. Si, comme moi, vous la montez inclinée à 45° environ à la façon d'une slopper pour faciliter un angle de départ bas sur l'horizon, il faudra trouver le moyen de percher le point haut à une douzaine de mètres dans un arbre. A moins d'avoir l'age et la souplesse de monter soi-même dans l'arbre, il existe plusieurs solutions telles que l'arc, la canne à pêche, l'arbalète,... Personnellement j'ai utilisé un arc disponible au Qra. On attache d'abord une petite cordelette à la queue d'une flèche. Une fois la flèche tirée et récupérée de l'autre côté de l'arbre, y attacher une corde en polypropylène plus épaisse et y attacher l'antenne. L'autre extrémité tendue retombera à environ 3 m sol afin d'éviter tout danger d'y toucher en cours d'émission.
Extrémité basse de la Levy, attachée par un mousqueton à une cordelette |
Attache d'extrémité de cordelette avec tendeur pour assurer la tension |
Les premiers essais de l'antenne seront consacrés à repérer et à noter tous les positionnements de self et de capas sur la boîte d'accord. Je n'ai rencontré aucune difficulté à obtenir rapidement sur ma boîte d'accord "VCI Vectronics VC300DLP" un Ros de 1 du 80m au 10m.
Extraits du carnet de trafic avec la Levy Date Heure Indicatif S M Mode Fréq. 24/07/00 10:56 F8ANO/P73 57 57 LSB 3.640 20/07/00 21:30 DJ5PE 59 59 LSB 3.750 19/07/00 16:56 I2MWZ 59 59 LSB 7.054 19/07/00 16:58 I2ZUW 59 59 LSB 7.054 24/07/00 13:23 F5SGP 56 56 LSB 7.065 20/07/00 16:42 F5MMX 59 58 LSB 7.075 20/07/00 16:00 F2PI 59 59 LSB 7.078 25/07/00 22:40 HH2/F8CUP 59 59 USB 14.206 22/07/00 22:19 SV1TP/P 59 59 USB 14.260 19/07/00 14:50 SV8/ON5CT/P 59 59 USB 14.264 20/07/00 22:05 CU3DJ 59 59 USB 14.265 20/07/00 21:20 ED1BD 59 59 USB 14.269 20/07/00 22:12 CE3NBW 59 55 USB 21.205 22/07/00 21:55 CE4ETZ 55 55 USB 21.221 19/07/00 21:15 CP6XE 57 55 USB 21.255 21/07/00 22:00 CE4MLN 56 54 USB 21.262 22/07/00 22:03 CE4BQO 55 53 USB 21.277 25/07/00 14:05 9AY2K 59 59 USB 21.282 24/07/00 11:07 F8ANO/P 55 55 USB 24.950 22/07/00 14:01 CP6XE 53 53 USB 28.485 |
Comparaison avec la DeltaLoop
L'angle de départ sur l'horizon semble être légèrement plus faible que la Lévy car le Chili et l'Argentine ont été souvent contactés. Avec la Deltaloop, c'était plus souvent le Brésil.
Le Qrm TV a fortement diminué avec la Levy (meilleure symétrie, éloignement plus important des Qra d'environ 35m, rendement moins bon, ou tout cela conjugué ?)
Les signaux reçus et les reports donnés sur 15m et 20m montrent une différence de 1 à 2 points en faveur de la Deltaloop.
Pour les Qso locaux sur 40m et 30m : peu de différence notable en comparaison avec la Deltaloop.
En résumé, cette petite Levy facile à construire et à installer a bien remplie le cahier des charges fixé et s'avère une bonne petite antenne pour les conditions portables rencontrées habituellement pendant les vacances.
(c) Michel Foucault - F6EZX - Juillet 2000
