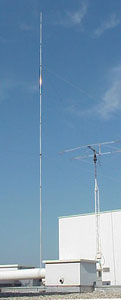

L'élément vertical de 10 mètres est adapté sur 50 ohms pour les bandes 80 et 20 mètres, la connexion est directe pour le 40 mètres (quart d'onde). L'angle de radiation vertical (élévation) est bas ce qui favorise le DX.
Il n'y a pas de trappes et toute la longueur de l'élément vertical est toujours utilisée.
xx

La commutation et les éléments de couplage sont logés dans un petit coffret au pied de l'antenne. Les radiants ne sont pas nécessaires, l'isolation de la terrasse de l'immeuble est faite par une fine couche d'aluminium goudronné et j'utilise cette surface de 400m² comme plan de masse. Les haubans doivent être isolants, j'utilise deux nappes de quatre fils en polyester (3mm de diamètre) Cette matière est conçue pour résister à la traction, aux intempéries et au rayonnement UV.   xx

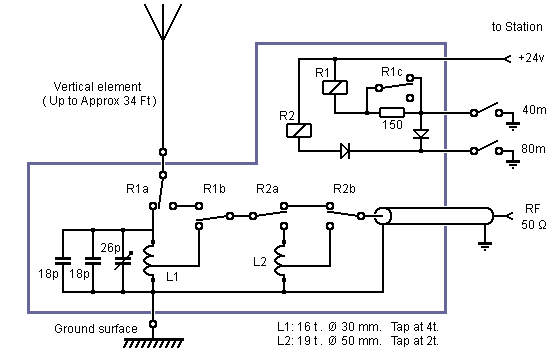

Le détail de la boîte de couplage n'est pas plus compliqué que le schéma simplifié ci-dessus.

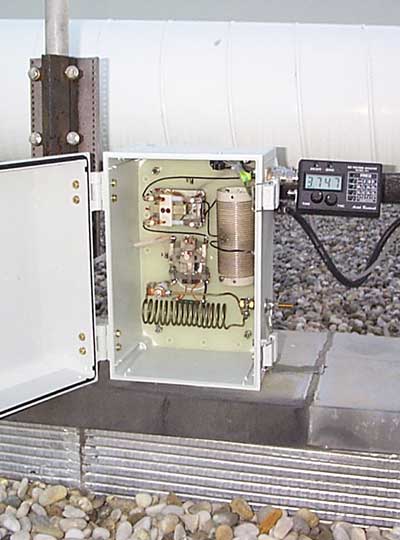

La boîte étant placée à l'extérieur, j'utilise un coffret électrique étanche en matière synthétique.
xx

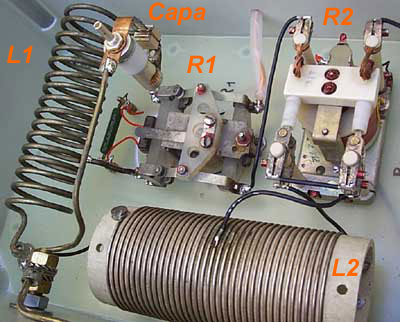

L'intérieur du coffret. Deux capas chip de 18pF et une ajustable (Polyflon 26pF) sont utilisées ici mais une capa variable air de 70 pF peut aussi convenir. L'entre lame est fonction de la puissance, il doit être de 2 mm environ pour 100 watts (accord autour de 50pF). Un minimum de pertes résistives est espéré par l'emploi de grosses sections de fils de cuivre argenté pour le câblage et les selfs. . xx

Comme mentionné plus haut, la terrasse de mon immeuble est protégée contre le ruissellement par un revêtement d'aluminium goudronné. Cette large surface au pied de l'antenne fait fonction de plan de sol et des radiants ne sont pas nécessaires.x


xx   Si je n'ai pas d'action possible sur les pertes de champs éloignés, le plan de sol pour le rayonnement proche est très bon. Sur 40 mètres, je peux mesurer 43 ohms à la base de l'antenne. Pour un quart d'onde comme celui-ci sur un plan de sol parfait, l'impédance d'entrée devrait être proche de 36 ohms. Une perte résistive de 7 ohms est acceptable et l'efficacité sur 40 m doit être supérieure à 80% et probablement plus sur 20m.

Pour une antenne comme celle-ci, les réglages sont faciles et peu critiques si l'on accepte une légère désadaptation.
La première vérification sera faite sur le 40m, la résonance devra être trouvée autour de la fréquence de travail habituelle avec un réajustement de la longueur de l'élément vertical si besoin.
L'étape suivante sera la bande des 20 mètres, le circuit L1 / Capa doit être en résonance là aussi au centre de la bande. Lorsque l'accord sera trouvé par action sur l'ajustable ou la capacité variable, il restera à rechercher la meilleure adaptation 50 ohms par des déplacements successifs du point d'attaque sur L1.
Le 80 mètres requière aussi deux réglages, la résonance par une valeur appropriée de L2 et la meilleure adaptation avec la position de la prise sur cette bobine, probablement quelques tours au-dessus du point froid.
xx

Une plus ample information pourra être trouvée dans la littérature spécialisée sur les antennes comme l' ARRL Antenna Book ou l' ARRL antenna compendium Vol.7.   La méthode la plus aisée pour régler cette boîte d'accord en place est probablement l'utilisation d'un analyseur d'antenne alimenté par piles comme ici avec le VA1 Autek. xx

J'apprécie cette antenne mais une "bonne" chaîne de réception est nécessaire, spécialement le soir sur 40 mètres lorsque le QRM est très important.

Avec mon plan de sol un peu spécial, il me sera difficile de trouver une antenne plus simple avec une efficacité aussi bonne.

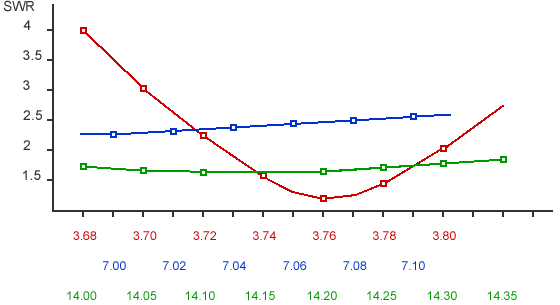

  Le SWR est correct sur les trois bandes comme mesuré ci-après. xx

xx

De la haute tension est présente à la base lors
des transmissions sur 20 mètres.
