Antenne HB9CV
Antennes
directives fixes en fil,
antenne d'intérieur
Il y a de
bonnes raisons pour qu'un
amateur ne veuille ou ne
puisse pas construire une
antenne directive
pivotante sur son toit,
mais qu'il désire
entreprendre des essais
avec une telle antenne.
Souvent, il s'agit pour
lui d'émettre dans une
direction où se trouvent
ses amis préférés, ou
bien il désirerait,
comme complément,
construire un aérien
directif aussi simple et
bon marché que possible,
pour une direction
déterminée, dans
laquelle son antenne
normale travaille mal. Ou
bien encore, il
désirerait simplement,
avant de sacrifier son
argent et son temps pour
un aérien directif ,
s'assurer au moyen d'une
installation provisoire
qu'il y a moyen d'obtenir
une amélioration par
rapport à l'antenne
déjà construite.
Dans tous
les cas, l'antenne HB9CV
s'impose, mais elle est
alors constituée par de
simples fils et elle doit
être déployée à un
endroit adéquat; de
grandes pièces sous les
combles conviennent bien,
lorsqu'elles offrent à
l'antenne une place
suffisante, dans la
direction voulue.
Si la pièce
est trop étroite, les
extrémités de l'antenne
peuvent sans
inconvénient être
rabattues vers le bas.
Naturellement il ne faut
pas qu'il y ait d'autres
fils ou conducteurs dans
le voisinage immédiat de
l'antenne.
En plein air
également, on peut
monter un tel aérien en
fil entre les arbres, des
bâtiments ou de simples
mâts en bois. Nous
laisserons au
constructeur le soin de
décider, d'après les
données locales ou
d'après son imagination,
comment il suspendra les
deux éléments dans les
meilleures conditions et
avec l'écartement
correct.
Pour toutes
ces solutions simples, on
prendra garde aux points
suivants. Du fait de la
faible résistance de
rayonnement, les courants
circulant dans l'antenne
sont très élevés.
On choisira
donc des fils
suffisamment gros. De
même, les tensions aux
extrémités des dipôles
sont élevées et exigent
de bons isolateurs,
suffisamment longs pour
que la capacité qui
existe entre les
extrémités et les fils
détendus ne puisse
provoquer aucun
désaccord. Lors d'une
construction en fil, il
est difficile d'amener à
la dimension indiquée
l'écartement des
dispositifs d'adaptation
en T des deux
dipôles.Cet écartement
peut, sans conséquences
notables, être rendu
plus faible et même
indéterminé, mais par
contre les parties en T
doivent rester isolées,
pour qu'en aucune façon
il ne puisse se produire
un contact avec les
parties médianes des
dipôles.
Lorsque les
éléments ont été
réalisés en fil plutôt
qu'en tube, leur longueur
doit être un peu plus
grande. Malheureusement,
il n'est guère possibble
d'indiquer des valeurs
empiriques.
On proposera
de choisir pour le
réflecteur la valeur
1,02; ? / 2 et 0,94 ? / 2
pour le directeur. Si le
taux d'ondes
stationnaires est trop
élevé, il ne doit pas
être difficile de
trouver le taux minimum
et, partant, le point de
résonance, grâce à des
petites modifications de
la longueur des
éléments. Il faut
naturellement faire
attention au fait que la
différence de longueur
entre les éléments
réflecteurs et
directeurs doit toujours
rester de 8%.
Antennes
pivotantes en
construction totalement
métallique
Un aérien
directif n'offre son
plein emploi que
lorsqu'il peut être
tourné rapidement et
facilement dans toutes
les directions de
l'espace. La solution
optimum consiste à faire
reposer le mât porteur
vertical sur deux gros
roulements à billes, de
façon que l'antenne
puisse pivoter comme un
tout. De cette façon, on
peut disposer les
roulements à
l'intérieur de la maison
en un endroit protégé,
et ils sont ainsi
accessibles à tout
moment. Si l'on divise
l'antenne en une partie
inférieure fixe et une
partie supérieure
mobile, on devra disposer
les roulements entre les
deux tronçons du mât,
fixe et mobile, sans
pouvoir y accéder
facilement. On ne pourra
pas les contrôler et ils
seront facilement
endommagés par
l'humidité.
Une antenne
pivotante doit être
mécaniquement robuste,
et elle doit présenter
au vent une résistance
minimum, de façon qu'on
puisse la tourner dans
toutes les directions,
même en cas de tempête.
La meilleure solution
pour l'extérieur est une
construction purement
métallique (plumbers
delight). Toute
construction mixte
bois-métal n'a qu'une
courte durée de vie. On
peut aussi monter sur le
même mât rotatif une,
deux ou trois antennes
directives, les unes
au-dessus des autres. Un
système d'antennes avec
trois aériens pour les
20,15 et 10m aura un
poids total de 40 à
50kg. Ceci constituera
une forme de sapin
frappante, mais qui, en
raison des gains élevés
dans les trois bandes,
offrira d'exellentes
possibilités de liaison.
Mais il faut penser qu'un
tel système d'antenne
triple ne sera pas
utilisé rationnellement
par l'amateur moyen, qui
ne dispose que de peu de
temps libre pour son
passe-temps. Aussi
beaucoup d'amateurs ne se
sont-ils spécialisés
que dans une ou deux
bandes DX et se satisfont
d'un ou de deux aériens.
Chacun décidera d'après
ses moyens de la dépense
qu'il compte faire.
Solidité
mécanique
On
sous-estime
généralement les
influences perturbatrices
de climat. La rapidité
avec laquelle une antenne
directive est atteinte
par les tempêtes, l'air
marin salé, la neige, le
givre, la pluie ou le
soleil est incroyable,
qu'il s'agisse de
corrosion ou de dommages
mécaniques.
Les parties
en fer ou en acier ne
peuvent être garanties
que pour une courte
période de 1 à 3 ans
contre la rouille, même
au moyen de la meilleure
couche protectrice. Les
alliages d'aluminium se
comportent mieux du fait
de leur fine pellicule
d'oxyde, mais seulement
s'ils ne se trouvent pas
au voisinage de la mer.
Une antenne
tournante ne sera jamais
assez robuste. On
choisira, de préférence
à une construction
légère, quelque chose
de lourd. On se gardera
aussi de mâts trop hauts
et trop minces, qui,
entrant en vibrations,
ploient sous les rafales.
Il faut
savoir que l'on porte la
pleine responsabilité
des dégâts occasionnés
par la chute d'une
antenne à des personnes
ou à des objets. Une
bonne protection contre
les pertes financières
consiste en une assurance
resposabilité civile.
Elle ne doit
cependant pas nous
délivrer de l'obligation
d'éviter toute
possibilité de dommages
ou d'accident, grâce à
une construction bien
étudiée.
Mât
porteur vertical et
montage de l'antenne
Comme
exemple, dans ce qui va
suivre, nous traiterons
de l'antenne triple
pivotante. La
construction a résisté
pendant cinq ans au vent
et à la pluie.
Le mât
vertical est disposé de
façon que le montage
puisse se faire pas à
pas, sans qu'aucune
performance acrobatique
et dangereuse soit
nécessaire. Il consiste
en deux tubes
métalliques de 60 à
48mm de diamètre,
s'emboîtant l'un dans
l'autre. La première
phase de la construction
consiste à préparer les
deux roulements à billes
à l'intérieur de la
maison et à ménager une
ouverture dans le toit.
Cette
ouverture, réalisée en
tôle galvanisée ou en
cuivre, sera confiée de
préférence à un
plombier. Là dessus, on
peut monter à
l'intérieur de la maison
les deux tubes du mât,
qui s'emboîtent l'un
dans l'autre. La commande
et l'indicateur d'azimut
peuvent déjà être
installés. L'extrémité
supérieure du mât doit
dépasser le toit le plus
possible, mais cependant
de façon que l'on puisse
l'atteindre commodément.
Maintenant
vient la deuxième phase
de la construction, le
montage de l'antenne
proprement dite sur le
toit.
On la
préparera au sol en
trois tronçons : le
porteur transversal avec
la ligne déphaseuse
posée dessus, et les
quatre extrémités
libres du dispositif en
T, ainsi que le câble
d'alimentation déjà
connecté et enroulé.
Ensuite on assemble
réflecteur et directeur
et on les pourvoit des
montants de liaison pour
le dispositif en T. Une
fois sur le toit, on
retire un peu le tube
intérieur du mât en
dehors du tube
extérieur, et on élève
tout d''abord le montant
transversal, puis les
éléments.
Finalement
on fait pénétrer le
conducteur d'alimentation
à l'intérieur du mât.
Si l'on doit monter
encore une deuxième ou
une troisième antenne,
on élève la partie
intérieure du mât avec
la première antenne
simplement d'une
différence de hauteur
d'environ 90cm par
rapport à la deuxième
antenne, et celle-ci sera
fixée exactement de la
même manière. De cette
façon, on peut monter
commodément trois
antennes l'une après
l'autre, au dessus du
toit.
Une fois le
montage terminé, la
partie supérieure de
mât est amenée à la
hauteur définitive et
fixée à la partie
supérieure du mât
inférieur.
Etant donné
les gros efforts de
torsion en cas de
tempête, la flexion
devra être presque
complétement supprimée
par deux anneaux
métalliques, vissés ou
soudés au tube
intérieur.
La partie
supérieure du tube
inférieur sera pourvue
de deux fentes situées
l'une en face de l'autre,
de 10cm de longueur.
Ainsi, à l'aide d'une
solide virole en fer le
tube supérieur est
encastré en toute
sécurité dans le tube
du bas.
Tous les
joints seront obstrués
soigneusement, avec du
mastic pour bateaux, et
recevront une bonne
couche de peinture
protectrice, au moins
deux fois (par exemple,
la peinture
aluminium-bronze).
Construction
de l'antenne proprement
dite
Comme les
montants transversaux,
pour les trois antennes
(10,15,et 20m), du tube
d'acier de 33mm de
diamètre extérieur et
de 2mm d'épaisseur s'est
révélé satisfaisant.
Pour les éléments, des
tubes en alliage
d'aluminium dur
conviennent le mieux
(Duralumin, Anticoradal,
etc.). On a choisi des
tubes en Duralumin de
dimensions 32x2,28x2 et
24 x 1mm. Les éléments
de l'antenne pour les 20m
consistent en cinq
parties, ceux pour les
antennes pour les 10 et
15m en chacun trois
parties. La Figure 15
contient toutes les cotes
des trois antennes,

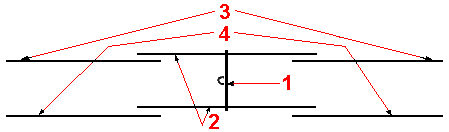

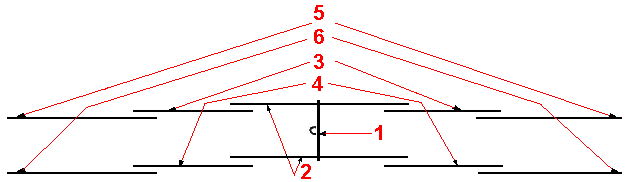

cependant qu'à la figure
16 sont représentées
toutes les parties
tubulaires nécessaires.
Selon les pays et les
fournisseurs, il n'est
pas toujours possible
d'obtenir ces tubes à la
cote exacte. On peut s'en
écarter légèrement,
par contre on ne prendra
pas un diamètre
inférieur de plus de
20%. De même, la
solidité de la paroi ne
devra pas être
essentiellement réduite,
à cause des charges de
neige ou des bourrasques.
En tout cas, on
s'arrangera pour que les
diamètres des tubes
permettent à ceux-ci de
s'ajuster les uns dans
les autres. La meilleure
façon de fixer deux
parties tubulaires
consiste à munir le tube
extérieur d'une ou deux
fentes longitudinales et
à serrer les deux
parties au moyen d'une
bride avec une vis. On
peut se procurer de
telles brides, usuelles
dans la construction
automobile, dans les
magasins d'accessoires
pour voitures. Au cas où
l'on n'arriverait pas à
enfoncer deux tubes l'un
dans l'autre, parce que
le diamètre extérieur
du plus petit est égal
au diamètre intérieur
du plus gros, la
meilleure façon de
procéder consiste à les
fendre tous les deux.
Diminuer leur diamètre
à la lime ou à la toile
émeri, à la main, est
vraiment une tâche trop
fastidieuse.
figure 15 :
Figure 16-1 :
Dimensions pour HB9CV :
bande 14 MHz
Figure 16-2 :
Dimensions pour HB9CV :
bandes 21 et 28 MHz
Elément |
Dimensions
14 MHz |
Dimensions
21 MHz |
Dimensions
28 MHz |
1 |
33 x 2 mm -
275 cm |
33 x 2 mm -
186 cm |
33 x 2 mm -
140 cm |
2 |
32 x 2 mm -
360 cm |
32 x 2 mm -
300 cm |
28 x 2 mm -
240 cm |
3 |
28 x 2 mm -
175 cm |
28 x 2 mm -
200 cm |
24 x 1 mm -
145 cm |
4 |
28 x 2 mm -
200 cm |
28 x 2 mm -
225 cm |
24 x 1 mm -
165 cm |
5 |
24 x 1 mm -
170 cm |
|
|
6 |
24 x 1 mm -
190 cm |
|
|
Pour la
fixation du montant
transversal au mât
vertical et pour celle
des éléments au montant
transversal, ce qu'on
appelle un serre-tube en
croix, tel qu'on trouve
dans les constructions
métalliques de tous les
pays civilisés, convient
tout particulièrement.
On s'adressera, pour en
obtenir, à des maisons
spécialisées dans la
construction métallique.
Celui qui choisit un
autre dispositif de
fixation doit faire
attention au fait que les
éléments ne doivent
être fixés en leur
milieu qu'au point où la
tension de l'antenne est
nulle.En aucun cas on ne
doit utiliser un étrier
de fixation métallique
avec deux points de
jonction, car il en
résulterait une spire en
court circuit qui
transformerait en chaleur
la plus grande partie de
l'énergie fournie
Copyright
par Radio Club de
Normandie (RCN) Tous
droits réservés.
|
