Essais d'antennes sur la bande des 160m par HB9HFR, Michel Masset

L’espace est là.....

Comme le titre l’indique l’espace est là mais il faut aussi avoir l’envie de faire quelque chose. Par là, je parle de réaliser un projet dont nombreux Oms souhaiteraient réaliser.

La construction d’une antenne pour le 160m! ! !

Après en avoir longtemps parlé, tout a commencé le week-end du H26 à Payerne où avec quelques Oms, a été décider de monter la fameuse GP 160m de provenance militaire, portant l'appellation SE 222; à l'origine, cette antenne est prévue pour fonctionner aux alentours de 2700 kHz.

Alors vive la bricole !

A la base, le matériel se présente comme suit:

Hauteur : 13m
Diamètre : base 9cm - sommet 1cm
Haubanage : sur 2 étages
Particularité : à hauteur de 9m, se trouvent 3 radians d'une longueur de 6m; ceux-ci servent également de haubans pour le 2ème étage.
Pour le rangement, les tubes coulissent les uns dans les autres pour faire deux paquets de 1m de longueur.




Les premiers essais

L'antenne a été monté comme il se doit, selon les plans Om. Les résultats obtenus n'ont pas été terribles, avec un mauvais TOS évidemment. Alors des radians au sol de différentes longueurs ont été testés, d'abord 4 radians, puis plus, mais sans grands changements. Puis, placés à hauteur de 9m, les radians de 6m sont rallongés. Résultats: aucun changement.

Alors Jacques, HB9HFK, à qui on doit la GP, nous amène une première amélioration; il a fait faire une pièce en Téflon de 50cm qui se place en dessus du balun à la hauteur de 1m/sol. Cette pièce devrait permettre d'accorder la fréquence de résonance dans la bande 160, plus précisément sur 1825 kHz. Pour ce faire, du fil électrique isolé a été bobiné sur le tube de Téflon avec des spires espacées et non collées. La fréquence de résonance est descendue de 2700 kHz pour se rapprocher des 1825 kHz souhaités, avec un TOS stagnant à 2. Le temps devenant compté, on a pris l'option de placer un tuner au pied de l'antenne pour la durée du concours H26. On en resta là pour les premiers essais.



Je dois encore dire...

J'ai la chance de disposer d’un terrain d'une surface non négligeable derrière mon appartement: un énorme pré de 200m sur 200m, avec la grâce du propriétaire! Il suffisait de lui parler de mon hobby, de ce qu'on arrive à faire... J’ai d'abord installé une première antenne, une FD4, sur le chevron de le ferme; c'était suffisant car je n'avais pas l'intention de faire beaucoup de trafic depuis ici.

Je dois préciser que je trafique spécialement depuis le QTH de Bussy, le domicile de mes parents. C'est là que j'ai commencé à m'intéresser à la radio ce qui explique donc l'emplacement de ma station.

A Bussy, ma station était équipée au début d'un TX FT-7B, d'une beam Fritzel 5 éléments 3 bandes et d’un dipôle warc 3 bandes le tout à 15m du sol, sur le toit de la maison. Puis la station fût complétée par un dipôle 160-80-40 m d’une longueur de 50m, plus tard un TS-870 DSP et pour terminer un PA de 800 Watts. Et arriva le jour ou j’ai eu envie de faire un peu de 160m et bien sur c’est le soir que ça commence; mais malheureusement le trafic du soir n'était pas possible pour cause de TVI sur cette bande.

Et il y a toujours ce coin de terrain où on peut rêver d’antennes...

Voilà pourquoi j’ai décidé de monter cette GP160m à mon domicile de Châtillon. Pour cause, il y a le téléréseau, alors plus de soucis HI. J’ai acquis un FT900 pour le mobile pendant la belle saison; cet hiver, je l’ai installé à Châtillon pour le 160m et le reste. Maintenant que vous savez tout, revenons à notre GP 160m!


Deuxième essai

Jacques HB9HFK, dans sa grande bonté, m'a prêté une GP. Je dois encore rassembler tout ce qu'il me faut pour le montage, c'est-à-dire:

Pour le fameux bout de tube en Téflon ou quelque chose d’électriquement neutre, ce sera un bout de tuyau sanitaire noir de 60cm de long.

Malgré toutes les théories pour améliorer cette GP, il faut essayer pour voir.

Jacques HB9HFK , a déjà fait un test en mettant le balun parterre au lieu de 1m du sol comme précédemment. Un meilleur résultat est obtenu.

Puis un beau jour, Sam HB9HFQ arrive et c’est le jour J.

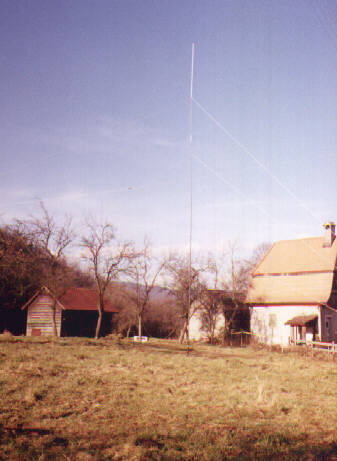

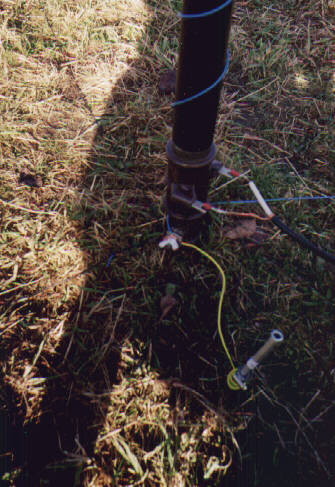

Pour commencer je décide de rallonger le sommet de l'antenne de 3m et de la haubaner en 3 points. Le montage commence, les tubes de 1m de long s'enfilent les uns sur les autres. A la base, je mets le bout de tube sanitaire de 60 cm et le balun au sol. Les radians à hauteur de 9m sont supprimés, mais on en pose 4 au sol d'une longueur de 1/10 d'onde en croix.

Le fait de mettre ces 4 radians sur l’appareil de mesures MFJ 259, par le biais du câble coaxial, sans connecter le reste de l'antenne GP laisse entrevoir un certain optimisme selon le MFJ 259. Puis on branche le reste de la GP et là , la fréquence de résonance Fo est de 2500 kHz avec un TOS de 1 : 1,5. On respire enfin ça marche mais pas tout à fait sur la fréquence désirée. La Fo étant trop haute, l'antenne est donc rallongée à l'aide du tube sanitaire. Je bobine quelques spires pour voir l'effet et par chance, la Fo descend vers 2200 kHz; c’est super ! Je continue mon expérience mais cette fois en collant les spires les unes contre les autres; et c'est encore mieux avec une Fo à 2000 kHz, le TOS 1 : 1,5. Le reste coule de source; je rajoute quelques spires collées ensemble. L’affaire est dans la poche.


Résultats

                Fréquence. raisonnante : 1830 kHz

                TOS : 1:1,5

                Impédance : 60 Ohm

                Bande passante : 1810 kHz TOS 1:1,8

                1830 kHz TOS 1:1,5

                1850 kHz TOS 1:1,7


L'antenne ne fait pas de bruit au vent et elle tient très bien et elle fonctionne sans boîte d'accord.


Pour conclure

Si vous avez la place, un peu de temps et l’envie de faire quelque chose de spécial, lancez-vous. HI ! Les Oms qui souhaitent voir ce "truc bizarre", sont les bienvenus chez moi pour boire un verre et papoter 160m.

CU ON 160

Signé: Le débutant en bricole

HB9HFR , Michel Masset

PS Merci à Jacques et Sam pour l ‘aide qu’ils m’ont fournie.
