Questa
realizzazione è dedicata agli OM interessati
alle comunicazioni ATV nella banda dei 6
centimetri, trattasi di un'antenna ha cerchietti
per la ricezione dei segnali nei segmento banda a
5 GHz allocati ai radioamatori. Il processo di costruire
è ottenuto con l'impiego con Risonatore operante
a 5,8 GHz. Pertanto i segnali d'ingresso
alle frequenze di nominali di 5,7 GHz
o 5,8 GHz sono traslati in uscita
rispettivamente al fine di assicurare la
migliore riproducibilità di risultati e costi
contenuti. Le prestazioni tipiche ottenute nei
primi 10 esemplari costruiti sono: Guadagno 6dB
Mantenendo
risultati buoni e certamente adeguati per
l'impiego ottimale per i due cerchietti ed la sua
costruzione deve essere perfettamente la sua
lavorazione essendo nella banda alta per i
collegamenti ATV terrestri. Il fattore di
stabilità forzato controllato dell'induttanza di
collegamento a massa dei terminali per
approfondire questo argomento si rimanda sulle
foto che conci divisa la sua lavorazione come
ottenere la sua perfezione la costruzione manuale
della parte meccanica, che si svolge con molto
impegno. La prima antenna che ho realizzata e
stata collegata ma il risultato di un
Guadagno -8,5db sulla frequenza 5.840
mHz, per
il fatto ho utilizzato del filo del 2mm anche il
riflettore era stretto della misura 40,5 x 60,5
mm poco sufficiente, nel seguito ho utilizzato un
sistema molto più adeguato ed la capacità in
corto e stato più che sufficiente con un
guadagno maggiore della prima antenna che ho
avuto un rapporto favorevole di -35db sulla frequenza sui 5,840
mHz
il terminale d'ingresso collegato su connettore SMA la protezione contro
eventuali scariche elettrostatiche, di garantire
una sufficiente soppressione della risposta.

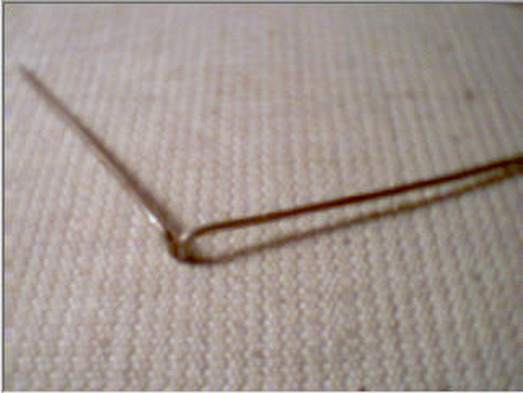

Infatti l'antenna e composta di un filo argentato
da 1,2 mm della lunghezza pari d'onda di 47,0
mm per
lato devi la foto, due cerchietti e il
riflettore altezza fra deve essere di 6.5 mm è
riferita alla mezzeria del filo, questa misura
deve essere precisa perché stabilisce l'
impedenza sulla frequenza 5,840
mHz.
Frequenza
di risonanza 5.840Mhz Diametro
del filo argentato =1 mm o 1,2 mm
Seguendo
le misure l' adattamento di impedenza e' sempre
meglio di 1:1,2 di
ROS
Non
e' necessario che l' UT141 sia collegato al piano
riflettente.
Attenzione
alla copertura , che non sposti troppo la
risonanza.
La
distanza fra i due cerchietti e il riflettore di
6.5 mm e' riferita alla mezzeria del filo, questa
misura
deve
essere precisa perché stabilisce l' impedenza.
E' consigliabile prevedere la possibilità di
regolare la distanza dal riflettore.
Le
dimensioni del riflettore non sono critiche,
minimo 50 x 70, io uso 80 x 80 perché adotto
come coperchio
(siliconato
al riflettore) il cappuccio delle bombolette
spray che hanno per l' appunto quel diametro.
La
larghezza di banda e' buona, per ROS 1:2 BW =
6270-5450.
Più precisamente: 6000
=1:1.43 5840
=1:1,12 5760 = non
misurabile 5740
=1:1.07
Le
misure sono state effettuate con PONTE
WILTRON 87A50 - BOLOMETRO BOONTON 42B -
SWEEP HP 8620 con cassetto 2 - 18Ghz (
vedi foto sotto ) Per eventuali altre
informazioni contattare I2ROM.
