Een triplexer voor 6 meter, 2 meter en 70 centimeter

Je moet wel een antenne hebben, die alle drie deze frequenties kan aanpassen en ook uitstralen, 50 MHz, 145 MHz en 435 MHz. Hoe maak je zo’n antenne??? En dan nog gevoed via 1 coax kabel. Ze bestaan wel en via het internet adres van G4HJW (http//www.g4hjw.demon.co.uk/triplexer.htlm) en het blad van ‘CQ Friese Wouden editie 1504 blz. 19’ een vertaling van PAoLH, is er een artikel verschenen hoe je zo’n antenne kunt aanpassen, koppelen beter gezegd aan drie transceivers. Het ziet er allemaal redelijk simpel uit, dus je zou denken dat kan een knutselaar wel in elkaar zetten. PAoLH beschrijft het zo:

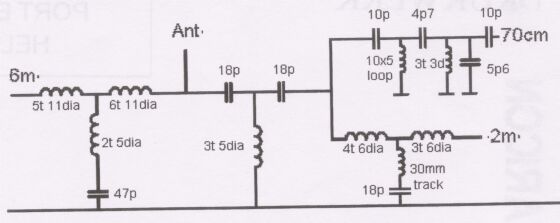

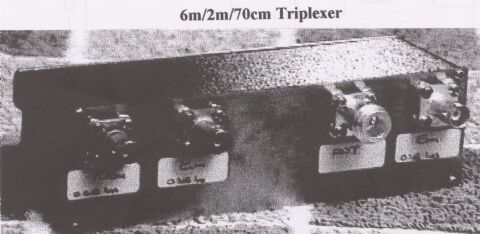

Het geheel is gemonteerd op een stukje dubbelzijdig epoxy printplaat. Een duidelijke bouwbeschrijving werd niet meegeleverd, maar de foto’s geven aan dat de onderlinge verbindingen op de print bestaan uit ca 5 mm brede striplijn. De vier coax connectoren zijn direct op het printspoor gesoldeerd, drie ingang connectoren en een uitgang connector voor de driebands antenne. Het ingangscircuit voor 6 meter is een Low Pass T- filter met een zuigkring voor twee meter. Op 70 cm wordt een dubbel T filter Hi-Pass toegepast. Omdat op UHF de ongewenste harmonische moeilijker zijn te onderdrukken dan op VHF en HF is hier een dubbel Hi-Pass filter toegepast. Het twee meter ingangscircuit is zo uitgevoerd dat in dit T filter tevens een zuigkring op 432 MHz is opgenomen. Het schema spreekt van ‘30 mm track” maar dit is op de print niet te zien. (Misschien moet dit 3 mm zijn’??) in serie met een condensator van 18 pF. Als condensatoren worden SMD exemplaren gebruikt.

Verliezen: Op twee meter 0.3 dB
           Op7Ocm        0.8dB
           Op6meter      0.1dB
Isolatie   6 meter poort 2 meter poort 55 dB
                         70 cm poort   40 dB
           2 meter poort 6 meter poort 55 dB
                         70cm poort    28dB
           70 cm poort   6 meter poort 100dB
                         2 meter poort 70 dB.

De isolatie van 28 en 40 dB lijken weinig, maar de transceiver heeft ook haar eigen Low-Pass filters. Aan de achterkant van het circuit is van printplaat een bakje gesoldeerd zodat het geheel goed HF-dicht is.

Succes met de bouw, Wim, PAoWGV



Overgenomen uit de VARICON, 17e jaargang - nummer 75 van December 2000 blz 17.
