BI-QUAD ANTENNE voor 23 cm ATV

Het ontwerp van een bi-quad antenne voor 23 cm (1,3 GHz) is populair bij beginnende ATV-ers. Bi-quad antennes zijn eenvoudig en snel te maken en ze hebben een redelijke gain (8-14 dBi). Dergelijke antenne's kunnen ook in combinatie met een spiegel of schotel worden toegepast zodat er een antenne met een groot richteffect ontstaat. Waarschijnlijk gaat de meeste tijd zitten in het vergaren van de juiste materialen en gereedschappen. De bouwtijd is ongeveer een uurtje. Om de eerste experimenten met ATV op 23 cm te kunnen doen was dit voor mij de aangewezen antenne. Een meer-elements yagi bouwen is toch iets ingewikkelder. In combinatie met een omgebouwde oude analoge satelliet ontvanger (ingangsfrequentie 900-2000 MHz) en een 23 cm pre-amp (40 dB gain) heb ik op 10 oktober 2004 de eerste ATV beelden kunnen ontvangen (dank Hans, PE1DWA). Een goede pre-amp is nodig omdat de analoge satelliet ontvangers (zonder LNB) nogal doof zijn. De pre-amp dient zo dicht mogelijk bij de antenne gemonteerd te worden.

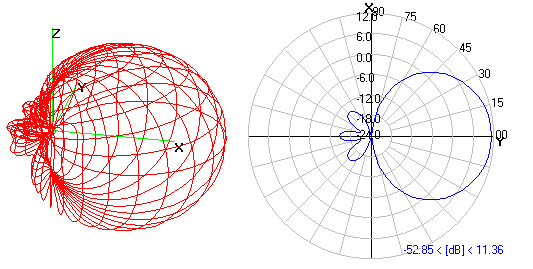

Het richteffect van de biquad gevisualiseerd

Hieronder staat een constructietekening van een bi-quad die ik voor de bouw van mijn antenne gebruikt heb. De binnenmaat van de quad-elementen wordt voor f=1250 MHz è (l /4)*0.9 = 5,4 cm. De afstand tussen de straler en de reflector moet ergens tussen l en 1,5*l (tussen 2,3 en 3,5 cm) gekozen worden. Deze afstand bepaalt de SWR.

Duitse bouwtekening voor de bi-quad ("Doppelquad")

Voor de reflector heb ik een aluminium plaat van 25 x 25 cm gebruikt. Een grotere reflector mag ook. Voor de straler is lasdraad (verkoperd, 1 eurootje per meter) met een diameter van 3 mm gebruikt. Tussen de straler en de reflector is een plastic afstandsbus aanwezig. Door deze bus loopt de coaxkabel naar de straler. Er zijn ook ontwerpen die rigid coaxkabel of een N-connector gebruiken om de straler op afstand van de reflector te houden.

In de bouwtekening is 75 ohm coaxkabel gebruikt. Ik heb 50 ohm aircom plus coaxkabel gebruikt (ca 0.5 dB/m verlies op 23 cm). Het eerste ontwerp met RG58 coax (goedkoop) was geen succes (verlies ca. 5 dB/m) en kan ik niemand aanraden. De verliezen op 23cm van RG58 zijn ontoelaatbaar hoog. De antenna heb ik op een 4 meter lange RVS verwarmingspijp geschroefd met op ongeveer 10 cm onder de reflector de 23 cm pre-amp.

Belangrijk is ook dat de hoeken van de lasdraad exact haaks zijn. Gebruik dan ook een winkelhaak tijdens het buigen van de straler.

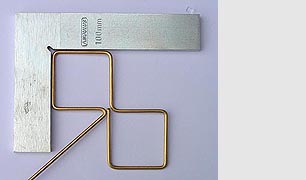

Gebruik van de winkelhaak

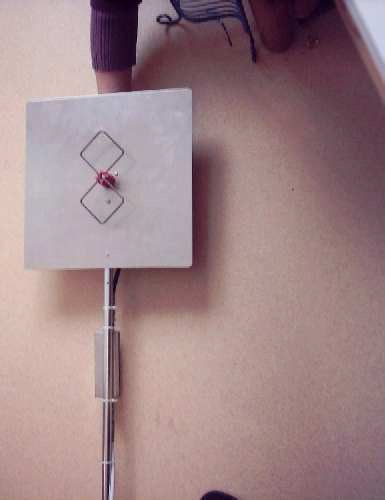

Klaar voor gebruik, mijn biquad met 40 dB pre-amp op RVS pijp

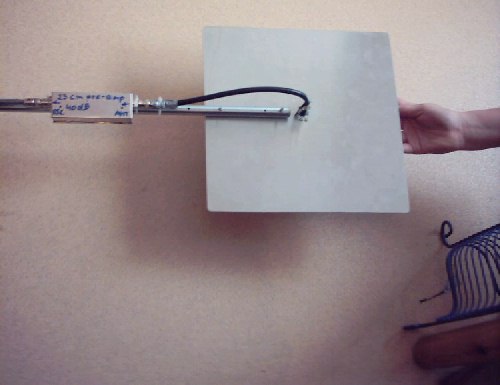

Dezelfde antenna van de achterzijde bekeken

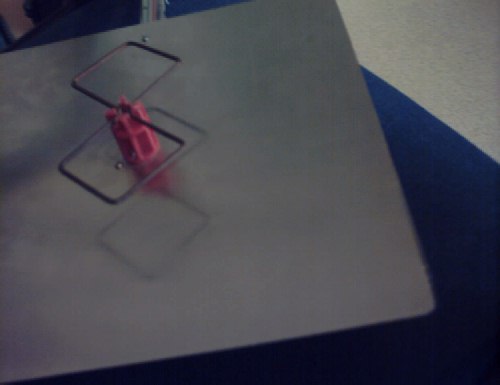

Close-up van de straler

Nov. 2004
