FM-ATV Empfangs-Basisband-Aufbereitung
für Satelliten-Tuner

(von DL4EBJ und DB9JC)

Zahlreiche, unterschiedliche Satelliten-Tunermodule (BSF, Ferguson etc) mit integrierten FM-Demodulator und Basisbandausgang sind mittlerweile sehr preisgünstig erhältlich.
Für den Einsatz als ATV-Empfänger muß jedoch das Ton-Video Signalgemisch am Basisbandausgang soweit aufbereitet werden, daß ein sauberes FBAS-Video und Tonsignal zum direkten Anschluß an einen Monitor bzw Lautsprecher zur Verfügung steht.

Beim Nachbau bisher beschriebener Aufbereitungsschaltungen war die erreichte Video- und Tonqualität meist deutlich schlechter, als beim Einsatz eines industriellen SAT-Receivers. Um dem abzuhelfen und eine einfache, preisgünstige Lösung auf einer Platine zu liefern, wird nun folgendes Konzept in einigen Punkten kurz beschrieben:

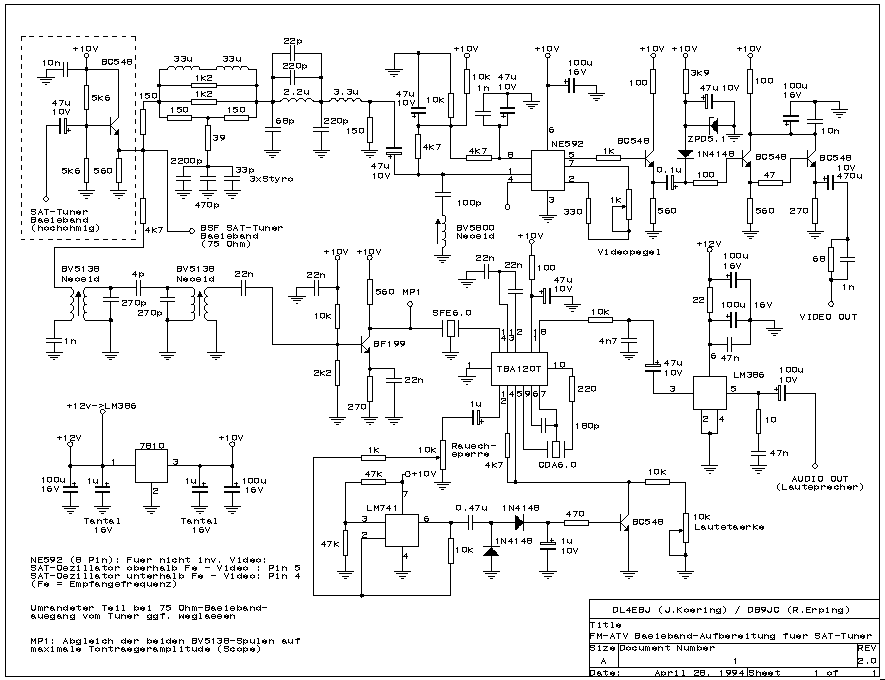

Schaltung zur FM-ATV RX-Basisband-Aufbereitung

• Wird ein SAT-Tuner mit 75 Ohm Basisbandausgang (z.B. BSF) verwendet, kann der im Schaltplan gestrichelt markierte Emitterfolger weggelassen werden. Sollte am BB- Ausgang noch eine Gleichspannung liegen, so ist diese durch einen Elko zu entkoppeln.

• Hochohmige Tunerausgänge können direkt vor dem Emitterfolger angeschlossen werden.

• Auf teure Videofilter wurde verzichtet, da sie den Farbhilfträger oftmals schon um wertvolle dBs absenken. Tonträgeranteile im Videoteil werden durch das Filter direkt hinter der Deemphasis und dem Saugkreis (Pin 1 vom NE592) ausreichend unterdrückt. Die Spule BV5800 entweder mit Scope an Pin 1 auf geringsten Tonträger oder mit dem Auge so einstellen, bis kein Moire durch den Tonträger im Bild mehr wahrzunehmen ist.

• Der Videoverstärkungsbereich des NE592 wurde eingeengt (330 Ohm), da bei zu großer Verstärkung sich der Signal/Rauschabstand stark verschlechterte. (Videoverstärkung auf ca 1 Vss am Ausgang bei 75 Ohm Abschluß einstellen).

• Wird ein modifizierter Tuner z.b. für 13cm verwendet, bei dem die Oszillatorfrequenz unterhalb der Empfangsfrequenz liegt (Videoinvertierung), so muß Pin 4 statt Pin 5 am NE592 angeschlossen werden. (Pin 5 zum 1K unterbrechen !)

• Die Verwendung einer Klemmschaltung hinter dem NE592 brachte bei einigen wenigen Monitoren, die zuvor mangelhafte Synchronisation und Bildgeometrie aufwiesen, ein ruhigeres, geometrisch einwandfreies Bild.

• Die RC-Kombination bewirkt bei 75 Ohm-Abschluß eine zusätzliche Videohöhenanhebung, die die Farbsättigung und die Konturschärfe noch ein wenig erhöht.

• Im Tonteil befindet sich ein aus zwei Spulen bestehendes, zwischen 5 und 8 Mhz abgleichbares, Bandfilter. Die Spulen werden bei Anschluß eines Scopes an MP1 wechselseitig so abgeglichen, daß bei anliegendem Signal am BB-Eingang (Sender ohne Video, aber mit Tonträger) ein maximaler Sinus festgestellt wird.

• Beim Aufbau muß man sich durch die Verwendung der keramischen Filter (hier: CDA6.0 und SFE6.0 für 6 Mhz) auf EINE Tonträgerfrequenz zwischen 5 und 8 Mhz festlegen.

• Der LM741 übernimmt die Funktion der Rauschsperre und schaltet den TBA120T bei Anliegen von Rauschen (Schwelle mit 10k-Poti einstellbar) stumm.

• Der LM386 NF-Verstärker ermöglicht den direkten Anschluß von kleinen 0.5 W Lautsprechern bzw. bei entsprechender Pegelanpassung die Verwendung jedes beliebigen größeren NF-Verstärkers.

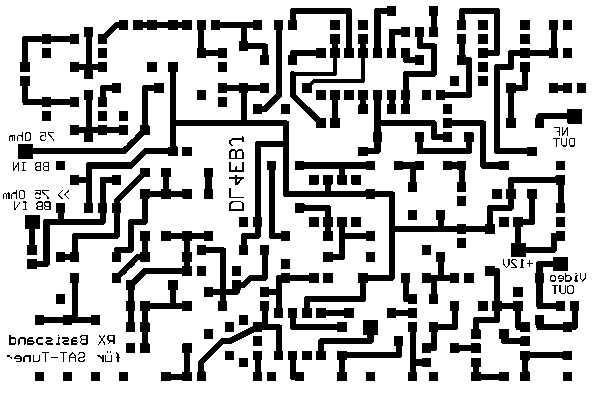

Platinenlayout zur FM-ATV RX-Basisband-Aufbereitung

Bestückungsplan zur FM-ATV RX-Basisband-Aufbereitung

Die Platine paßt in ein handelsübliches Weißblechgehäuse mit den Abmaßen 111 x 74 x 30 mm.
Bei der doppelseitigen Platine werden die auf dem Bestückungsplan mit "O" markierten Komponentenbeinchen auf der durchgehend kupferbeschichteten Bestückungsseite (Masse) verlötet.
Cinch-Buchsen sind für alle herein- und herausgeführten Signale ausreichend. Alle Potis können über Kabel auch aus dem Gehäuse herausgeführt werden.

Wem die Auflösung des Layouts zur Herstellung einer Platine nicht reicht, dem schicke ich gerne auf Anfrage das Layout als Plot-Datei (HPGL) via E-Mail zu...

If you think the resolution of the here shown layout for a pcb-board is to low, you can send me a request and I shall E-mail you the layout as a plot-file (HPGL).

VY 73 de Johannes DL4EBJ
