Ce montage était sur le site F4EGX, mais le lien a disparu; j'ai mis ci-dessous les éléments que j'avais conservés. (F5AD)

*******************************************

Le but de cette modification est de faire fonctionner ce tuner en autonome.
En effet, je l'ai récupéré d'un kit satellite analogique de SYSTEC.
Le boitier était facile à ouvrir et le tuner était facile à déssouder.
Malheureusement, le tuner de référence BSU479LAIDM X -- R0440T0908 n'a pas de quartz de référence de 4MHz pour le SP5055.
En fait c'est la carte mère du démodulateur qui génère ce fameux 4MHz de référence que le SP5055 a besoin.
Comme je ne veux pas utliliser le démodulateur,je vais donc tout simplement rajouter le quartz de 4MHz.
Le fait de ne pas utiliser le démo tel quel permet de s'affranchir du 240V secteur. Il faudra alors démoduler la bande de base pour en ressortir la vidéo et le son.

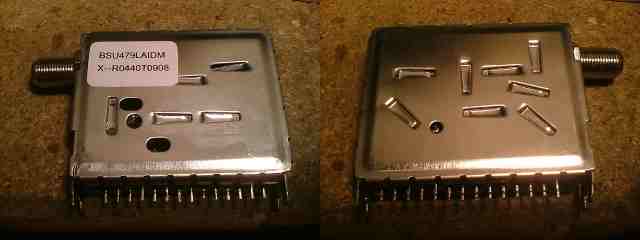

Voici le boitier du tuner BSU479LAIDM X -- R0440T0908

et à l'intérieur...

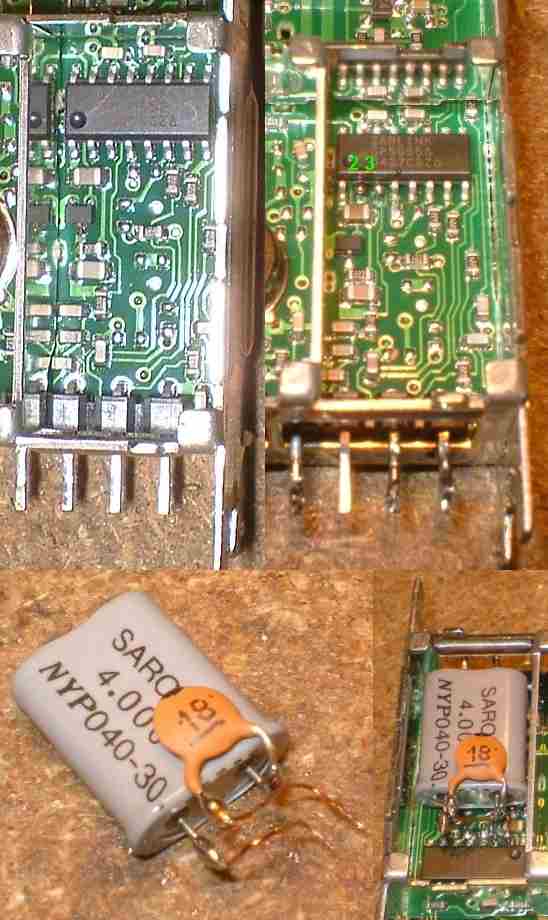

Rien de bien compliqué, il faut désouder les deux pattes.
C'est a dire chauffer au fer à souder pour faire fondre l'étain et soulever les pattes doucement avec l'aide d'une pince Brucelle. Attention elles sont fragiles.
Puis y brancher le quartz de 4MHz avec une capa de 18pF.

Et voilà c'est fini! Notre BSU479LAIDM X -- R0440T0908 peut fonctionner!

Le brochage de ce joli tuner!


73
Nicolas / F4EGX
