Ce montage était sur le site F4EGX, mais le lien a disparu; j'ai mis ci-dessous les éléments que j'avais conservés. (F5AD)

*******************************************

VCO 432CT: Et hop 1.2GHz... puis 2.3GHz!

J'ai acheté, pour quelques sous, un petit VCO 433MHz, un 432CT, pour pouvoir jouer avec.
C'est un petit circuit de 15x5mm:



Premiers essais: Je l'alimente en 5V et j'y ai mis un petit bout d'fil comme antenne. L'oscillateur est libre, et je ne commande pas la varicap (entrée varicap en l'air).
Il marche bien! (Oui, je sais... ça veut rien dire...). Petit coup d'oeil sur l'analyseur de spectre:

Pas mal pour un début!
Ne pas prendre en compte les niveaux car j'ai fait ma petite experience avec une petite antenne boudin.

Ca me plait! Et comme je suis trop curieux, j'ai alors décidé d'ouvrir la bête.
Voici donc le circuit et le capot:


Oh, que vois-je? Une superbe self imprimée...


C'est un VCO a deux transistors marqué R24. Hop Google, et voilà: c'est des 2SC4226 qui monte à 4.5GHz en gain unitaire!
Allez, on va faire mumuse, on va voir ce qu'il a dans le ventre...
Je gratte un peu le vernis, et voici un gros paté de soudure pour commencer.

Progressivement, je rajoute de la soudure...
600MHz... puis 700MHz... puis 900MHz (on confond la porteuse avec les signaux GSM)
Allez encore un p'tit coup et PAF en plein dedans: 1.2GHz!
Parfait pour de l'emission ATV en 23cm!

Et comme je suis un tout jeune petit F4 sans expérience, con et surtout Alsacien, je ne vais pas m'arrêter là, ça serait trop bête.
Tant pis si ça fume, j'en ai un deuxième! On va pas en faire une choucroute!
Allez hop, encore un peu d'étain: c'est comme avec la bière, il y en a jamais assez!
Il faut en mettre comme la crème fraiche sur les Flammekueche (tartes flambées alsaciennes), il faut en mettre partout sur la pâte, mettre les oignons et puis les lardons.


Et Re-Paf 2.3GHz! Parfait pour de l'emission ATV en 13cm! Je m'arrête là, j'ai plus soif!

Rappel: Ne pas prendre en compte les niveaux car j'ai fait ma petite experience avec une petite antenne boudin.


Il ne manque plus que de synthétiser car pour l'instant c'est pas très stable pour de l'ATV. Mais c'est un bon début!

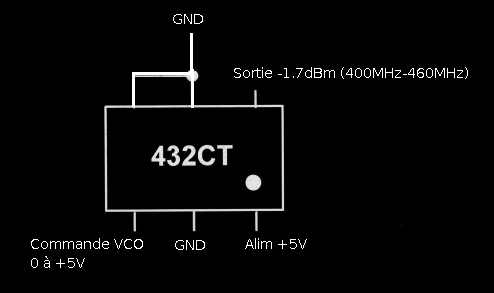

Le brochage du VCO:


Nous avons donc un oscillateur 1.2GHz ou 2.4GHz avec un VCO 433MHz. Dingue non?
Quand j'y pense... j'aurai pu acheter la bobine complete...

- F4EGX
