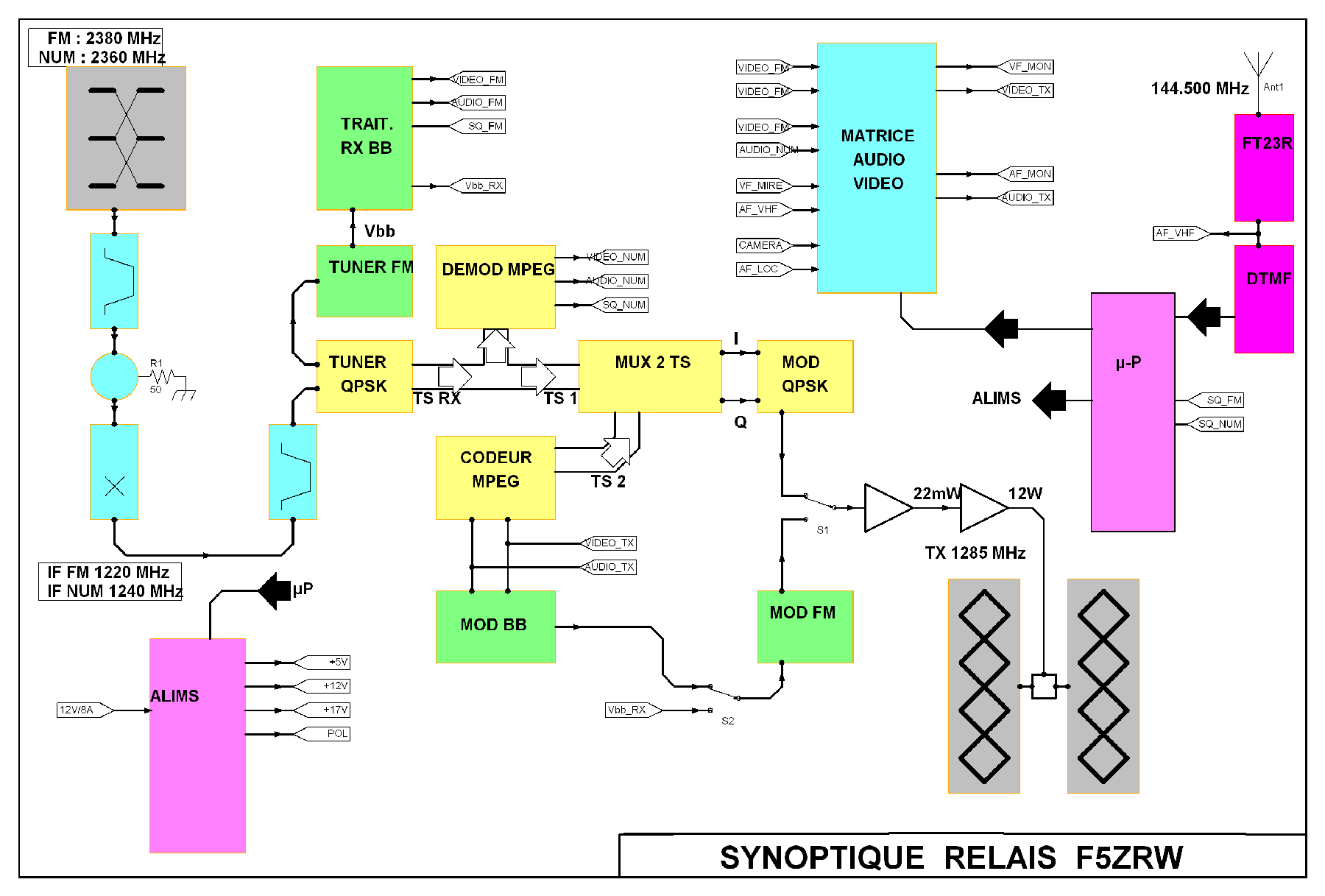

Relais ATV F5ZRW

Lieu d'installation : Montaud JN25SG (38) alt 850m

Responsable : F5LXN

Réalisation: F6BUH, F6KGJ, F6KQY

Sources vidéo :

• Réception FM 2380
• Réception numérique 2380
• Mire F1UBZ
• Caméra en projet

Emissions:

• Emetteur 1285 MHz FM
• Emetteur 1285 MHz numérique

Réception 2380 MHz FM:

• Polarisation horizontale

Réception 2360 MHz numérique:

• Polarisation horizontale
• SR 7500
• PID vidéo 33
• PID audio 49

Emission 1285 MHz FM:

• 15W
• Polarisation horizontale

Emission 1285 numérique:

• 10W
• SR 10000
• FEC 3/4
• Polarisation horizontale
• Trois programmes: mire, réception 2360 numérique ,réception 2380FM.

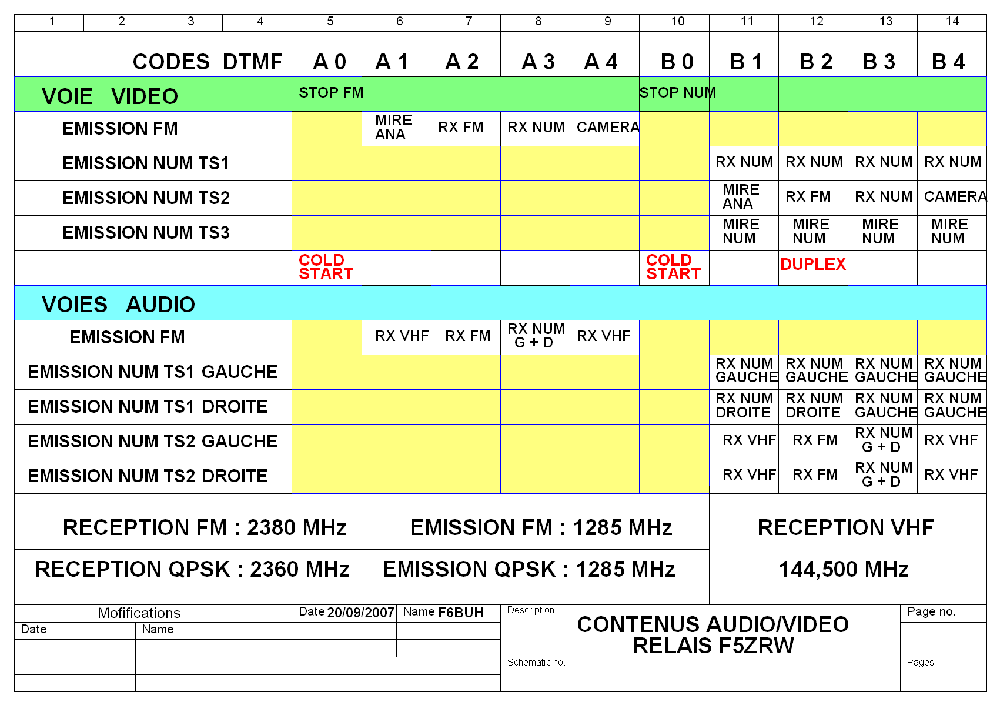

Télécommandes :

Le relais se pilote par codes DTMF sur 144,500 MHz

Le code est à quatre notes DTMF et pourra passer à la norme du réseau.

Le duplex sur F5ZRW

Spectre FI du récepteur (FI de descente entre la tête en haut de mât et l'armoire Storno du relais) lors d'un QSO full duplex video:un OM monte en FM (FI à 1220MHz) l'autre monte en QPSK (FI à 1240). La video et le son FM passent sur le flux DVB-S n°2 et le QPSK sur le flux n°1: à la réception le démodulateur numérique restitue les deux images .....avec le délai du codage MPEG2 mais on peut le réduire avec des Gops courts.....On s'y habitue très vite
