Relais ATV F5ZFI
(V 3.0)
Lieu d'installation : Nîmes au domicile de F5AD à l'ouest de la ville
Responsable administratif F5AD
Participent à son fonctionnement : F1FCO, F5AD et F6BES
Sources vidéo :
Emissions:
Principe:
La commutation entre les 12
sources et les 8 sorties se fait dans deux matrices à base de
TDA8540, une pour l'image, une pour le son; cela permet 8 QSO
simultanés et indépendants
Le Quadra reçoit les émissions des relais adjacents: Aigoual, Marseille, Lure, Ventoux.
Réception link 10 GHz de Marseille:
Antenne parabole offset 80 cm tête en haut
En haut à gauche l'antenne d'émission 10 GHz vers Marseille;
En bas à droite, l'antenne de réception
A milieu la Tour Magne
Un degrés à droite de la Tour Magne, à l'horizon et à 110 km: F5ZAJ
De justesse !

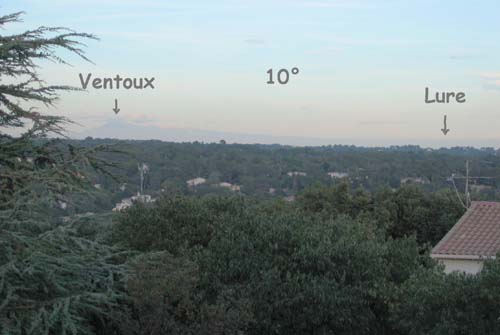

Réception link 10 GHz de Lure:
Réception link 10 GHz du Ventoux:
Réception link 10 GHz de l'Aigoual:
Réception link 10 GHz de Marseille:
Réception 2,3 GHz "users":
Réception link 2 GHz de Caveirac:
Non utilisé actuellement
Mires:

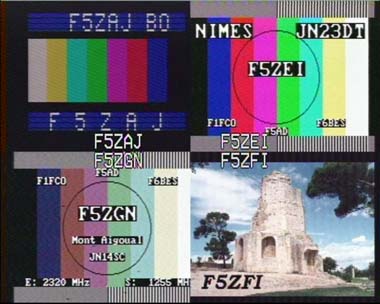

Il y a deux mires: une mire de réglage (mire 1) que l'on peut voir en haut de cette page et une mire plus esthétique (mire 2) avec une photo de la Tour Magne que l'on peut voir plus haut dans la photo du quadra.
La mire 1 fournit 1 Vcc en vidéo et 0,5 Vcc en audio sur un récepteur étalonné ASTRA analogique; le signal audio est triangulaire un peu arrondi.
Emission 1255 MHz vers "bord de mer":
Emission 2,3 GHz vers Nîmes:
Emission link 2,3 GHz vers l'Aigoual:
Emission link 10GHz vers Marseille:
Emission link 10 GHz vers Caveirac:
Emission link 10GHz vers Ventoux:
Emission link 10GHz vers Lure :
Conception:
Le système est modulaire en quatre tiroirs :
Sur les panneaux avants, chaque source, chaque récepteur, chaque émetteur est associé à une diode électroluminescente permettant de monitorer les éléments en fonctionnement; mais ce n'est pas suffisant vu la possibilité de multiplex, aussi, les deux afficheurs précisent quelle source alimente quelle direction pour les huit directions possibles.
La fiche DIN et l'interrupteur permettent de reprogrammer le PIC 16F877 in situ sans avoir à ouvrir le relais.
On voit ici à gauche les 6 tuners satellite et les platines de réception dont certaines sont câblées en deux voies son: 6,5 et 6 MHz

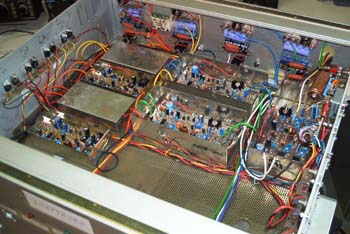

A droite le tiroir des 7 modulateurs dont certaines sont câblés en deux voies son: 6,5 et 6 MHz, les émetteurs sont déportés en haut des pylônes

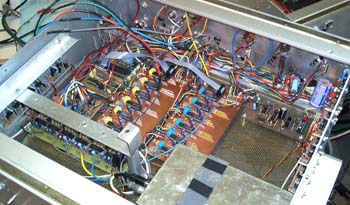

A gauche le tiroir de commande, avec la platine 16F877, les deux platines de routage à TDA8540 et les mires dans des boîtiers Shubert; le quadra a été retiré de son berceau en Té.
En dessous, à gauche la platine 16F877, à droite les platines de routage.
Télécommandes :
Le système de télécommande est conforme à celui du réseau; Il utilise la logique de commande et les routeurs type F1FCO; la fréquence de télécommande est 144,6125 MHz ou 430.6125 à travers un répéteur DTMF.
Les codes DTMF commencent par #5 (quatre caractères en tout)
Utilisations :
Voies, fréquences, nœuds adjacents, polarisations
Site 5 (F5AD) |
|||||||
F5ZFI (Commandes par #5XY) |
|||||||
Emetteur (X) |
Source (Y) |
||||||
X |
Fréq. |
Dest. |
Pol. |
Y |
Fréq. |
Orig. |
Pol. |
1 |
1255 |
Users bord de mer |
H |
||||
2 |
|
|
|
2 |
10 GHz | Ventoux F5ZEP |
V |
4 |
10 GHz |
Ventoux F5ZEP |
H |
4 |
10 GHz |
Lure F5ZMP |
V |
6 |
10 GHz |
Nîmes F6KQK |
V |
6 |
2,3 GHz |
Caveirac F5ZEI |
H |
7 |
Mire 2 |
||||||
8 |
Caméra 1 |
||||||
9 |
Mire 1 |
||||||
A |
2,3 GHz |
Aigoual F5ZGN |
H | A |
10 GHz | Aigoual F5ZGN | H |
B |
2,3 GHz |
Nîmes Users |
H | B |
2,3 GHz | Nîmes Users | H |
C |
10 GHz |
Marseille F5ZAJ |
H | C |
10 GHz |
Marseille F5ZAJ |
V |
D |
10 GHz |
Lure F5ZMP |
H | D |
Quadra |
||
Il y a 85 commandes différentes possibles, 70 disponibles actuellement:
| Vers | 1255 Users | 2,3 GHz Users |
Aigoual | F6KQK |
Ventoux |
Marseille | Lure | |
| De | ||||||||
| Mire de barres | #519 | #5B9 | #5A9 | #569 | #549 | #5C9 | #5D9 | |
| Mire photo | #517 | #5B7 | #5A7 | #567 | #547 | #5C7 | #5D7 | |
| Caméra 1 | #518 | #5B8 | #5A8 | #568 | #548 | #5C8 | #5D8 | |
| Quadra | #51D | #5BD | #5AD | #56D | #54D | #5CD | #5DD | |
| Users 2,3 GHz | #51B | #5BB | #5AB | #56B | #54B | #5CB | #5DB | |
| Aigoual | #51A (Larsen) | #5BA | #5AA | #56A | #54A | #5CA | #5DA | |
| Lure | #514 | #5B4 | #5A4 | #564 | #544 | #5C4 | #5D4 | |
| Marseille | #51C | #5BC | #5AC | #56C | #54C | #5CC | #5DC | |
| Ventoux | #512 | #5B2 | #5A2 | #562 | #542 | #5C2 | #5D2 | |
| Coupure de l'émetteur | #510 | #5B0 | #5A0 | #560 | #540 | #5C0 | #5D0 |
#500 coupe toutes les émissions.
Le relais est temporisé et s'éteint au bout de 30 minutes, sauf si une commande valide a été reçue entre-temps, auquel cas il repart pour 30 minutes.
Le 8 février 2015, une violente
tempête de vent s'est abattue sur la région de Nîmes; Météo
France a mesuré des rafales à 141 km/h dans la plaine, on
imagine ce qui a dû se passer au sommet de la colline o
ù se
trouvaient installées les antennes de F5ZFI.
Le pylône qui les supportait était calculé pour 140 km/h plus
une marge de trois, donc pas d'inquiétude de ce coté là; par
contre les arbres semblaient ne pas avoir été calculés de la
même manière, et un cèdre sexagénaire voisin s'est retrouvé
déraciné et s'est abattu sur les haubans du pylône; en trois
secondes c'en était fini, tout s'est plié et écroulé, pylône
et antennes.

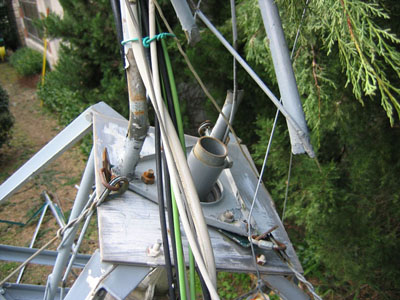

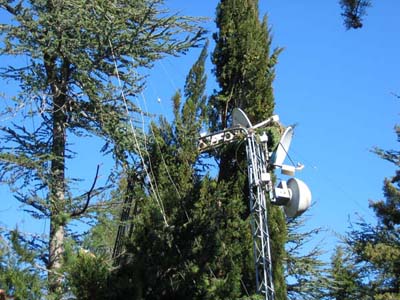

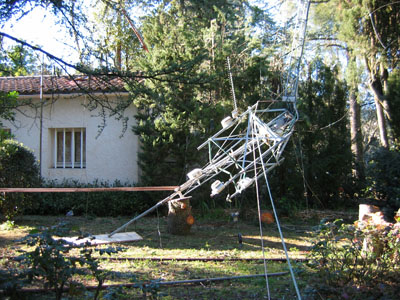

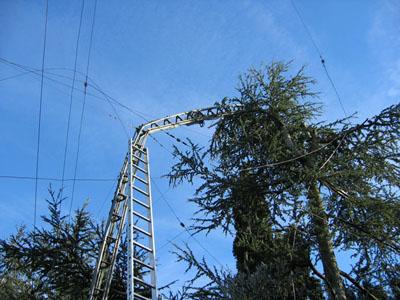

On peut deviner le résultat sur les photos.
 |
 |
 |
 |
On ne remontera pas les antennes; la partie électronique a été
démontée, c'en est donc fini du relais F5ZFI sur Nîmes; tout
au moins sur ce site.
C'est bien embêtant car dans le réseau sud ce relais permettait
la connexion entre l'Aigoual, le Ventoux, Lure et Marseille.
Espérons que Pierre F1FCO, qui a pris la succession de F5AD dans
la responsabilité du relais F5ZGN de l'Aigoual; (qu'il en soit
remercié ici), trouvera des solutions de remplacement sur
Nîmes.
Version précédente du relais (V2)
